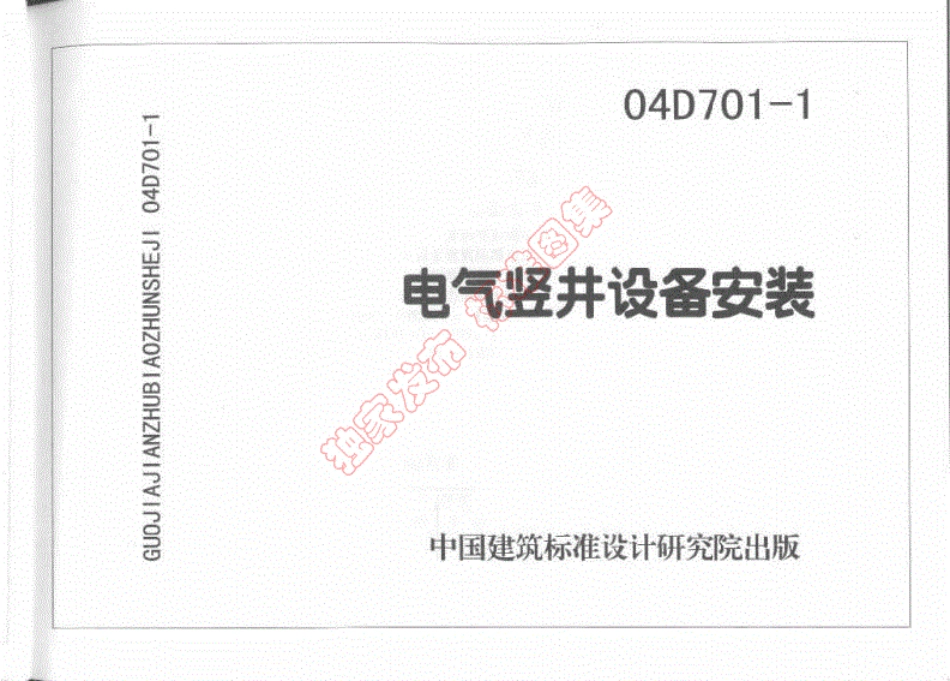

04D701-1电气竖井设备安装.pdf

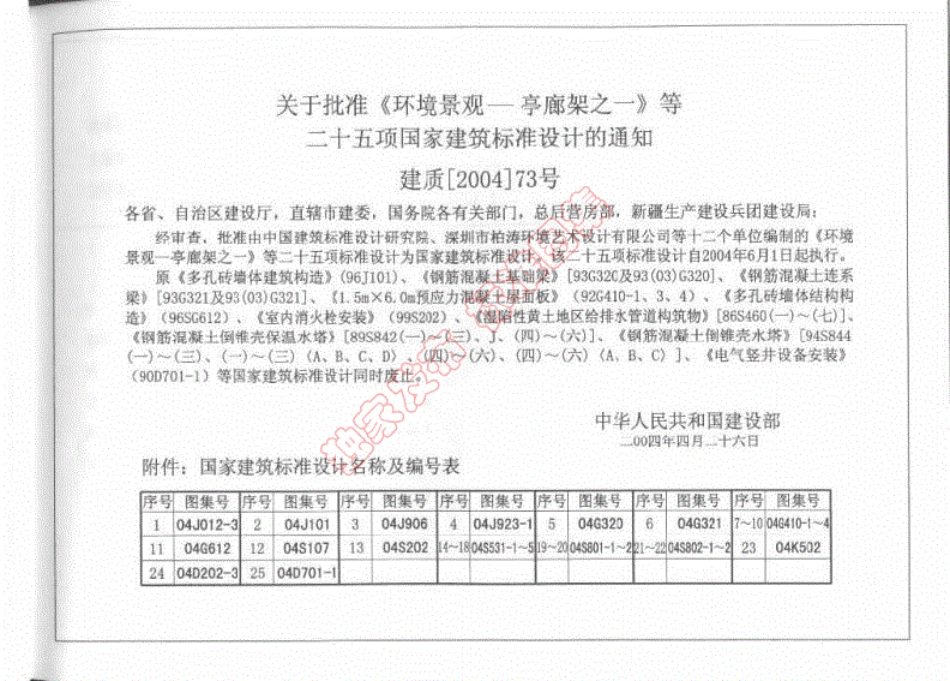

基本信息：该图集由机械工业第一设计研究院主编，中华人民共和国建设部批准，批准文号为建质 (2004) 73 号，统一编号为 GJBT-749，实行日期为 2004 年 6 月 1 日。

编制依据：主要依据建设部文件建质 (2003) 75 号文，以及《低压配电设计规范》GB50054-95、《民用建筑电气设计规范》、《建筑电气工程施工质量验收规范》GB50303-2002 等编制。

适用范围：适用于工业与民用多层和高层建筑电气竖井内线路与设备安装。

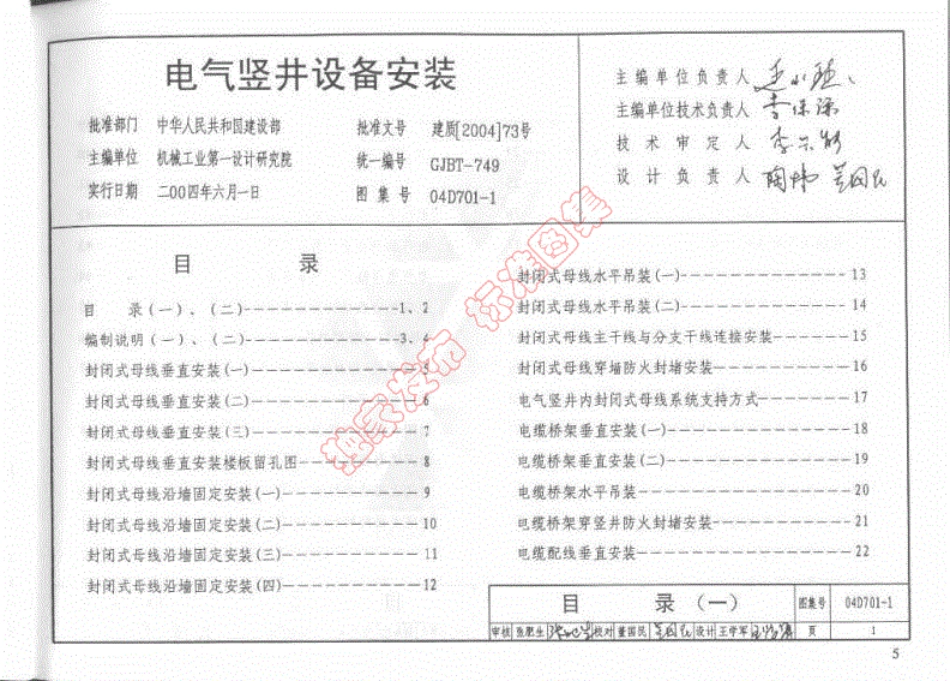

主要内容：包括电气竖井内封闭式母线、电缆桥架、金属线槽、钢管等的布线方式和安装方法，如封闭式母线垂直安装、沿墙固定安装、水平吊装等，还涉及电缆配线、预制分支电力电缆、穿刺分支电力电缆的安装，以及接地干线、电缆接头盒分线箱、端子箱、配电箱、计量表柜、消防控制箱等设备的安装。此外，图集还对电气竖井的设备布置、防火封堵等内容进行了详细说明。

选用及施工注意事项：图集仅介绍典型安装方法，工程中应结合具体施工条件选用合适方案。电气竖井内线缆与设备设计选型及安装敷设应遵照国家现行标准、规范、规程及具体工程设计要求。支架、隔板等部件固定宜采用胀锚螺栓和塑料胀管，混凝土墙板可预埋件时，宜采用支架焊接在预埋件上的固定方案。为防止电气竖井内电缆着火导致严重事故，应有适当的阻火分隔和封堵。
