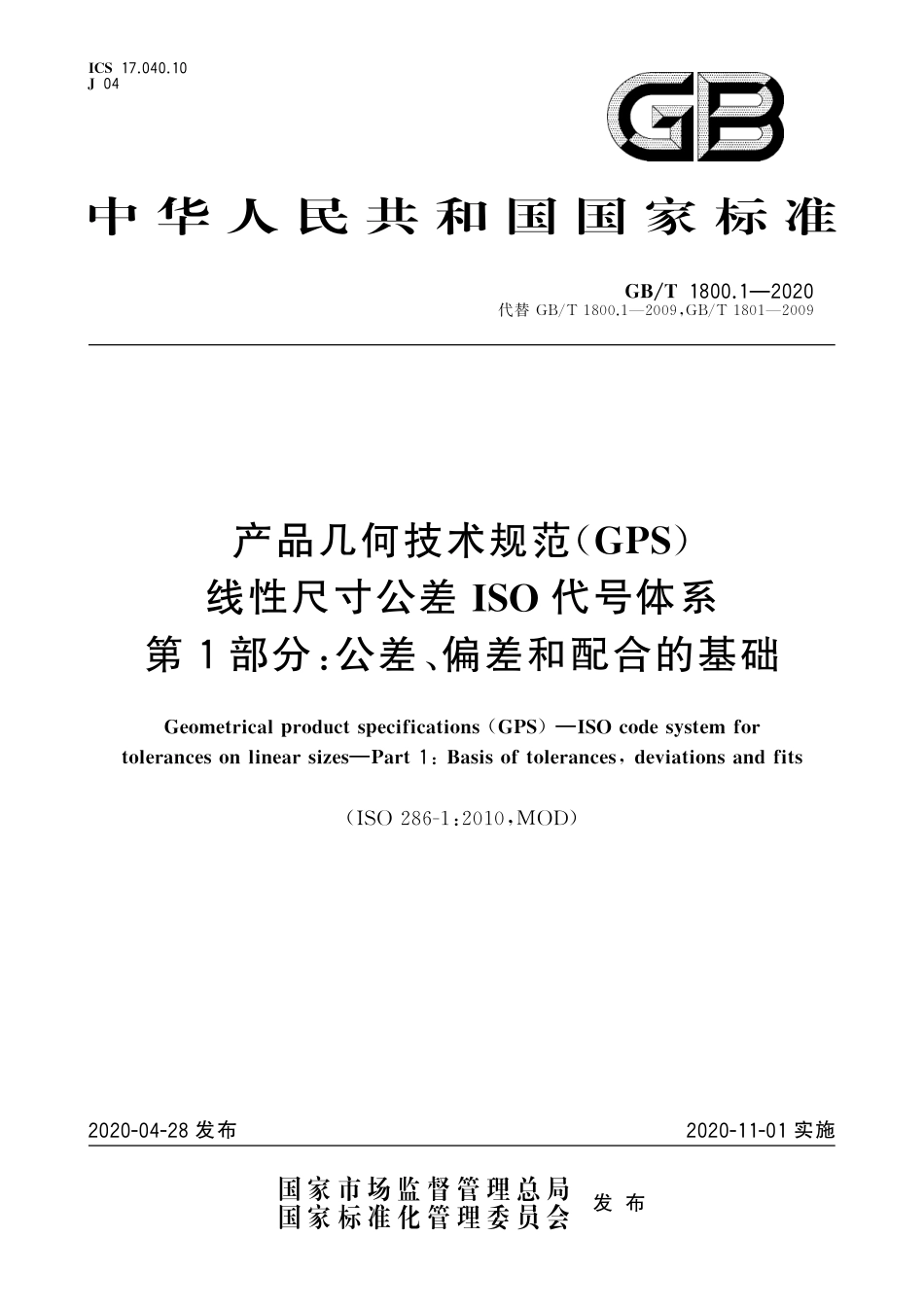

ICS17.040.10J04中 华 人 民 共 和 国 国 家 标 准GB/T1800.1—2020代替 GB/T1800.1—2009,GB/T1801—2009产品几何技术规范(GPS)线性尺寸公差ISO 代号体系第1部分:公差、偏差和配合的基础Geometricalproductspecifications(GPS)—ISOcodesystemfortolerancesonlinearsizes—Part1:Basisoftolerances,deviationsandfits(ISO286-1:2010,MOD)2020-04-28发布2020-11-01实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布前 言 GB/T1800《产品几何技术规范(GPS) 线性尺寸公差ISO 代号体系》分为2个部分:———第1部分:公差、偏差和配合的基础;———第2部分:标准公差带代号和孔、轴的极限偏差表。本部分为 GB/T1800的第1部分。本部分按照 GB/T1.1—2009给出的规则起草。本部分代替 GB/T1800.1—2009《产品几何技术规范(GPS) 极限与配合 第1部分:公差、偏差和配合的基础》和 GB/T1801—2009《产品几何技术规范(GPS) 极限与配合 公差带和配合的选择》。本部分以 GB/T1800.1—2009为主,整合了 GB/T1801—2009,与 GB/T1800.1—2009相比主要技术变化如下:———将“两平行平面型”改为“两相对平行面”(见第1章);———将术语和定义分为基本术语、公差和偏差相关术语、配合相关术语、ISO 配合制相关术语四大类(见第3章);———删除了实际(组成)要素、提取组成要素、拟合组成要素、尺寸、提取组成要素的局部尺寸、提取圆柱面的局部尺寸、两平行表面的局部尺寸、零线、极限制、标准公差因子等术语和定义(见2009年版的第3章);———增加了公称组成要素、实际尺寸、Δ 值、公差极限、公差带代号等术语和定义(见第3章);———将公差 带 的 英 文 对 应 词 tolerancezone 改 为 toleranceinterval,配 合 公 差 的 英 文 对 应 词variationofafit改为spanofafit,配合制(fitsystem)改为ISO 配合制(ISOfitsystem)(见第3章,2009年版的第3章);———对术语和定义的说明的相关图进行了修改(见第3章,2009年版的第3章);———将第4章~第9章整合为第4章、第5章,内容进行了调整和修改,给出了较详细的极限偏差计算示例,增加了与 GB/T38762.1的关系和公差带代号的选取内容;———将“标准公差和基本偏差的由来”改为“有关极限与配合及废止实践的信息”(见附录 A,2009年版的附录 A);———将“应用举例”改为“应用 GB/T1800.1确定配合和公差带代号的示例”(见附录 B,2009年版的附录 B)。本部分使用重新起草法修改采用ISO286-1:2010《产品几何技术规范(GPS) 线性尺寸公差ISO代号体系 第1部分:公差、偏差和配合的基础》。本部分纳入了ISO286-1:2010/Cor.1:2013的技术勘误,这些技术勘误涉及的条款已通过在其外侧页边空白位置的垂直双线(‖)进行了标示。本部分与ISO286-1:2010的技术性差异及其原因如下:———关于规范性引用文件,本部分做了具有技术性差异的调整,以适应我国的技术条件,调整的情况集中反映在第2章“规范性引用文件”中,具体调整如下:● 用修改采用国际标准的 GB/T1800.2—2020代替了ISO286-2:2010;● 用修改采用国际标准的 GB/T38762.1代替了ISO14405-1;● 删除了ISO14660-1:1999和ISO14660-2:1999;● 增加引用了 GB/T24637.1—2020。———尺寸要素的定义采用 GB/T24637.1—2020中的定义,增加了线性尺寸要素和角度尺寸要素ⅠGB/T1800.1—2020的术语和定义,删除了引用规范中的图5和示例。———依据 GB/T24637.1—2020中公称要素和组成要素的定义,对公称组成要素进行了定义,增加了公称要素和组成要素的术语和定义。———将实际尺寸术语中的注1修改为:GB/T24637.1—2020中3.3.8和本部分中3.1.2.2分别对“拟合要素”和“组成要素”进行了定义。———关于配合尺寸相关术语中,“公称尺寸要素的模型定义见 GB/T24637.1—2020中3.18”修改为“公称尺寸要素的模型定义见 GB/T24637.1—2020中3.2.1和3.3.1.5”。———关于“A.3 线性尺寸缺省定义的变更”,将“关于提取要素的局部尺寸,见 GB/T18780.2—2003的4.2”修改为“关于提取要素的局部尺寸,参见 GB/T24637.3—2020中3.1和5.2.4”...
