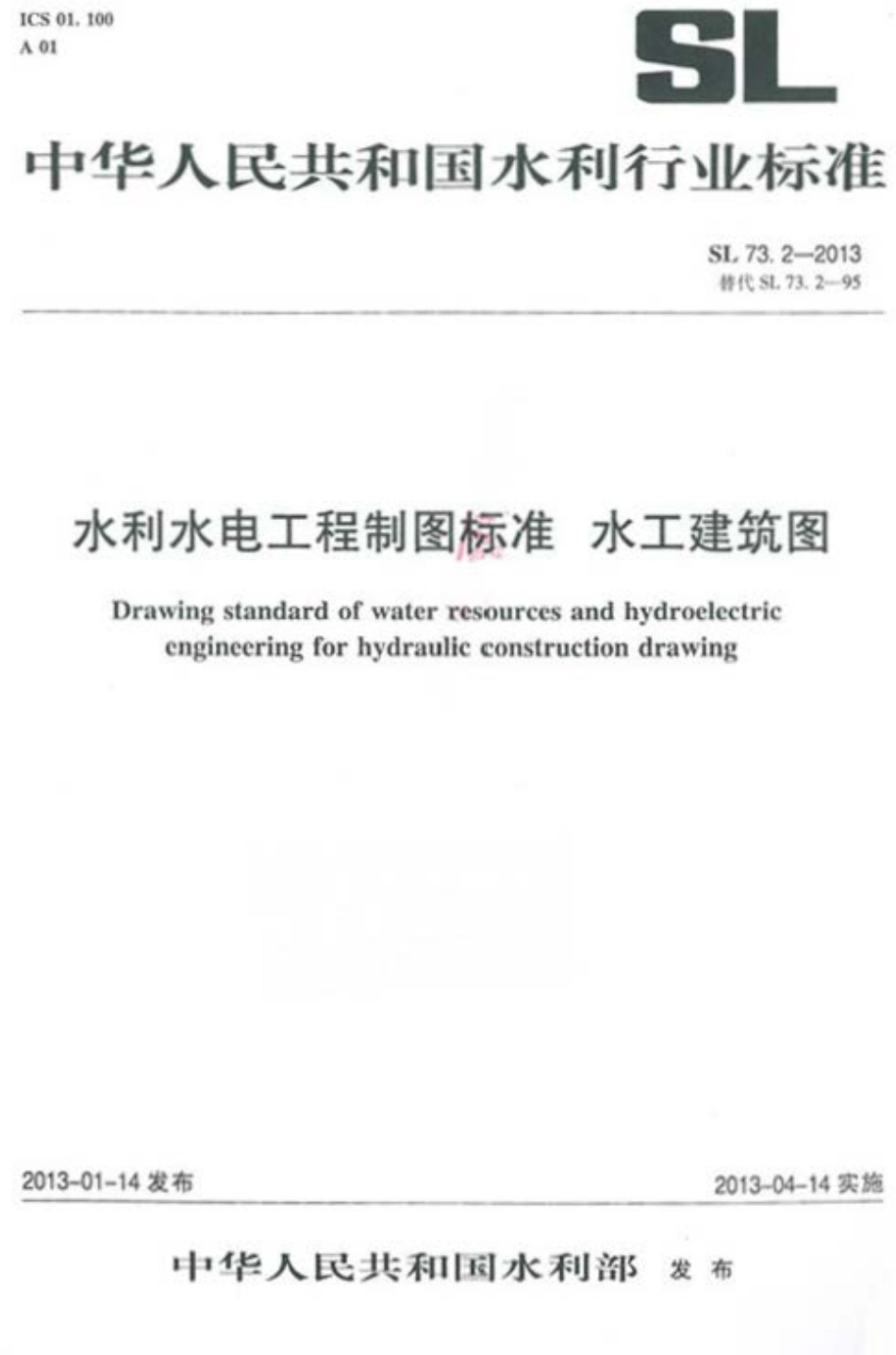

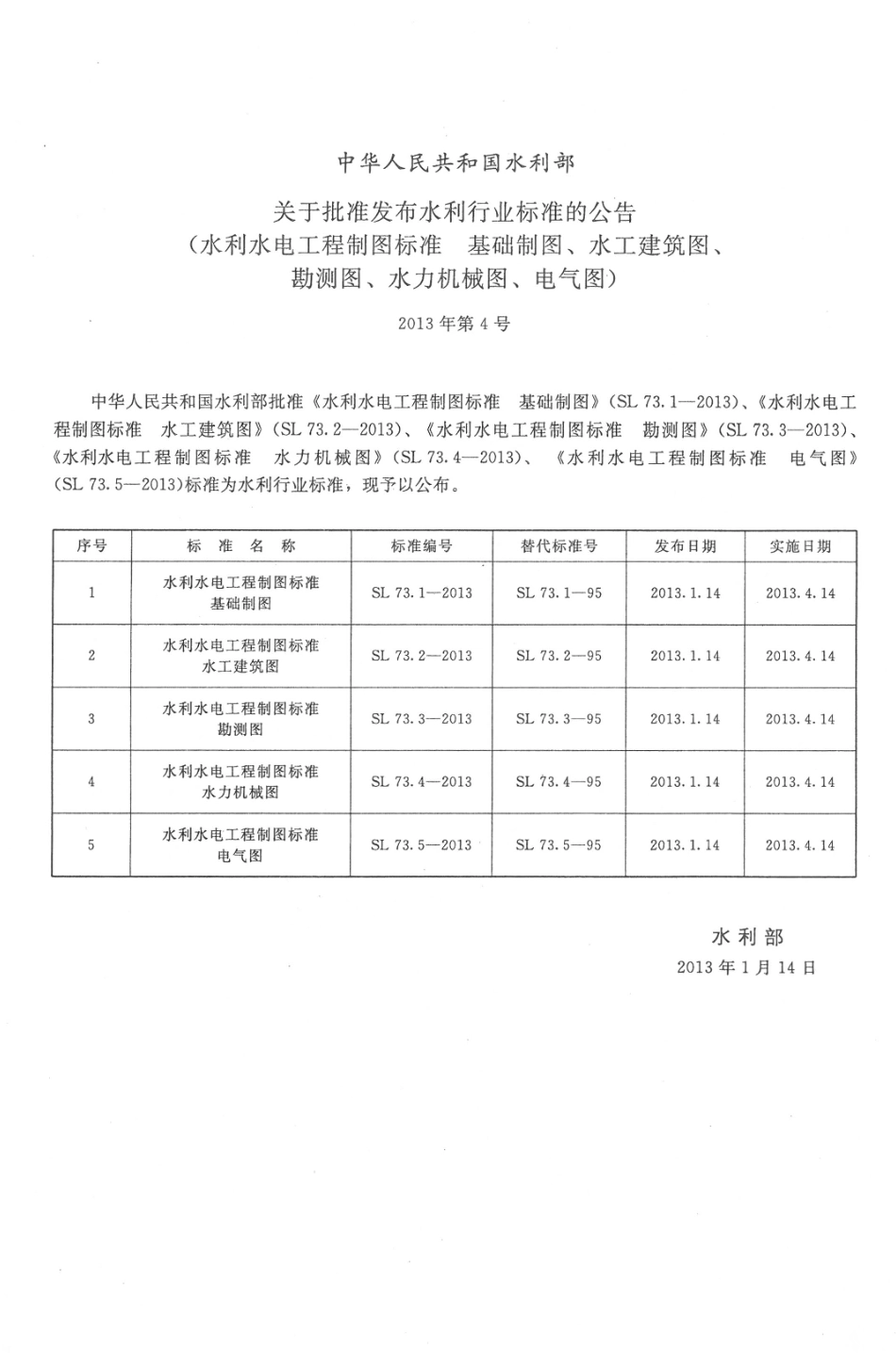

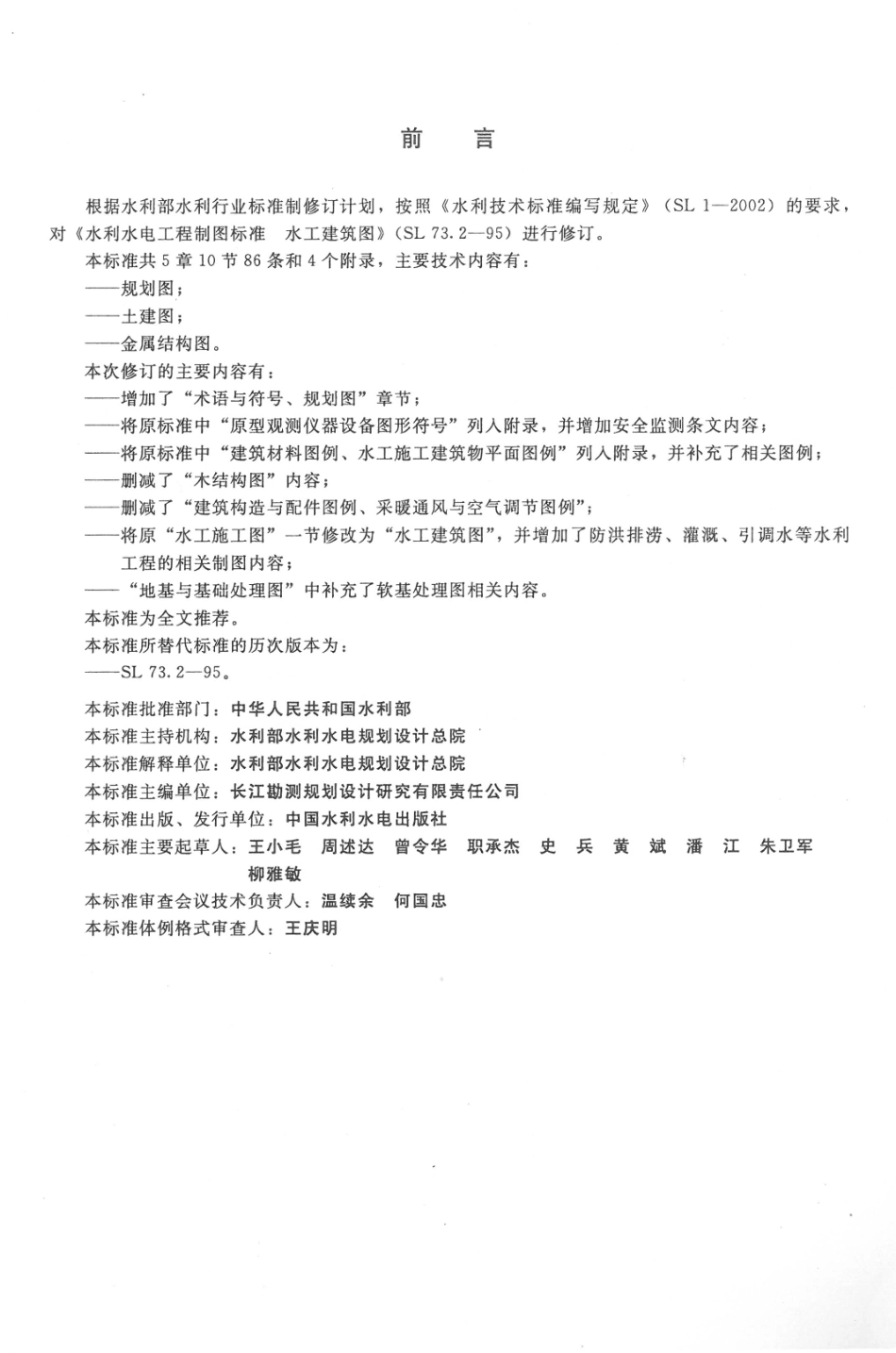

1CS 01 .1回，、。，中华人民共和国水利行业标准SI. 73. 2-2013 III ~ 、1.η1.9~ 水利水电工程制图标准水工建筑图Oruwin,; stllndard of walcr rcsourccs und hydroclcctric cnginccring for hydraullc conslructiOn drawing 201 3-01-14 发布2013-04四14 实施" .华人民共和 11 叫水利ITìI~发 布中华人民共和国水利部关于批准发布水利行业标准的公告(水利水电工程制图标准基础制图、水工建筑图、勘测图、水力机械图、电气图)2013 年第 4 号中华人民共和国水利部批准《水利水电工程制图标准基础制图)) CSL 73. 1- 2013) 、《水利水电工程制图标准水工建筑图)) CSL 73. 2- 2013) 、《水利水电工程制图标准勘测图)) CSL 73. 3- 2013) 、《水利水电工程制图标准水力机械图)) (SL 73. 4- 2013) 、《水利水电工程制图标准电气图》(SL 73. 5- 2013) 标准为水利行业标准，现予以公布。序 号标准名称标准编号替代标准 号发布日期实 施 日 期水利水电工程制图标准SL 73. 1-2013 SL 73. 1- 95 2013. 1. 14 2013. 4. 14 l 基础制图水利水电工程制图标准SL 73 . 2 一- 2013SL 73. 2- 95 2013. 1. 14 2013. 4. 14 2 水工建筑图水利水电工程制图标准SL 73. 3-2013 SL 73. 3一- 952013. 1. 14 2013.4.14 3 勘测图水利水电工程制图标准SL 73. 4-2013 SL 73. 4- 95 2013. 1. 14 2013. 4. 14 4 水力机械图水利水电工程制图标准SL 73. 5- 2013 SL 73.5- 95 20l3. 1. 14 2013. 4. 14 5 电气图水利部2013 年 1 月14日前言根据水利部水利行业标准制修订计划，按照《水利技术标准编写规定>>(SL 1-2002)的要求，对《水利水电工程制图标准水工建筑图>> (SL 73.2 -9日进行修订。本标准共 5 章 10 节 86 条和 4 个附录，主要技术内容有:一一规划图;-一一土建图;一一金属结构图。本次修订的主要内容有:一一一增加了"术语与符号、规划图"章节;一一将原标准中"原型观测仪器设备图形符号"列入附录，并增加安全监测条文内容;-一一将原标准中"建筑材料图例、水工施工建筑物平面图例"列入附录，并补充了相关图例;一一删减了"木结构图"内容;一一删减了"建筑构造与配件图例、采暖通风与空气调节图例";-一-将原"水工施工图"一节修改为"水工建筑图"，并增加了防洪排谤、灌溉、引调水等水利工程的相关制图内容;-一一"地基与基础处理图"中补充了软基处理图相关内容。本标准为全文推荐。本标准所替代标准的历次版本为:一一-SL 73. 2-95 本标准批准部门:中华人民共和国水利部本标准主持机构:水利部水利水电规划设计总院本标准解释单位:水利部水利水电规划设计总院本标准主编单位:长江勘测规划设计研究有限责任公司本标准出版、发行单位:中国水利水电出版社本标准主要起草人:王小毛周述这曾令华职承杰史兵黄斌潘江朱卫军柳雅敏本标准审查会议技术负责人:温续余何国忠本标准体例格式审查人 :王庆明l 总则2 术语与符号………2.1 术语2.2 符号…3 规划图·目次4 土建图…………………………………………………………………………………·……44.1 一般规定………………………………………………………………………………………………44.2 水工建筑图……………………………………………………………………………………………44.3 钢筋图……………………………………………………………………………………………… 12 4.4 安全监 i则图……………………………………………………………………………………………175 金属结构图………………………………………………………………………………………………四5.1 -般规定…………………………………………………………………………………………… 18 5. 2 钢闸门图…………………………………………………………………………………………… 18 5. 3 型钢标注5. 4 焊缝标注…………………………………………………………………………………………… 25 附录 A建筑材料图例…….
