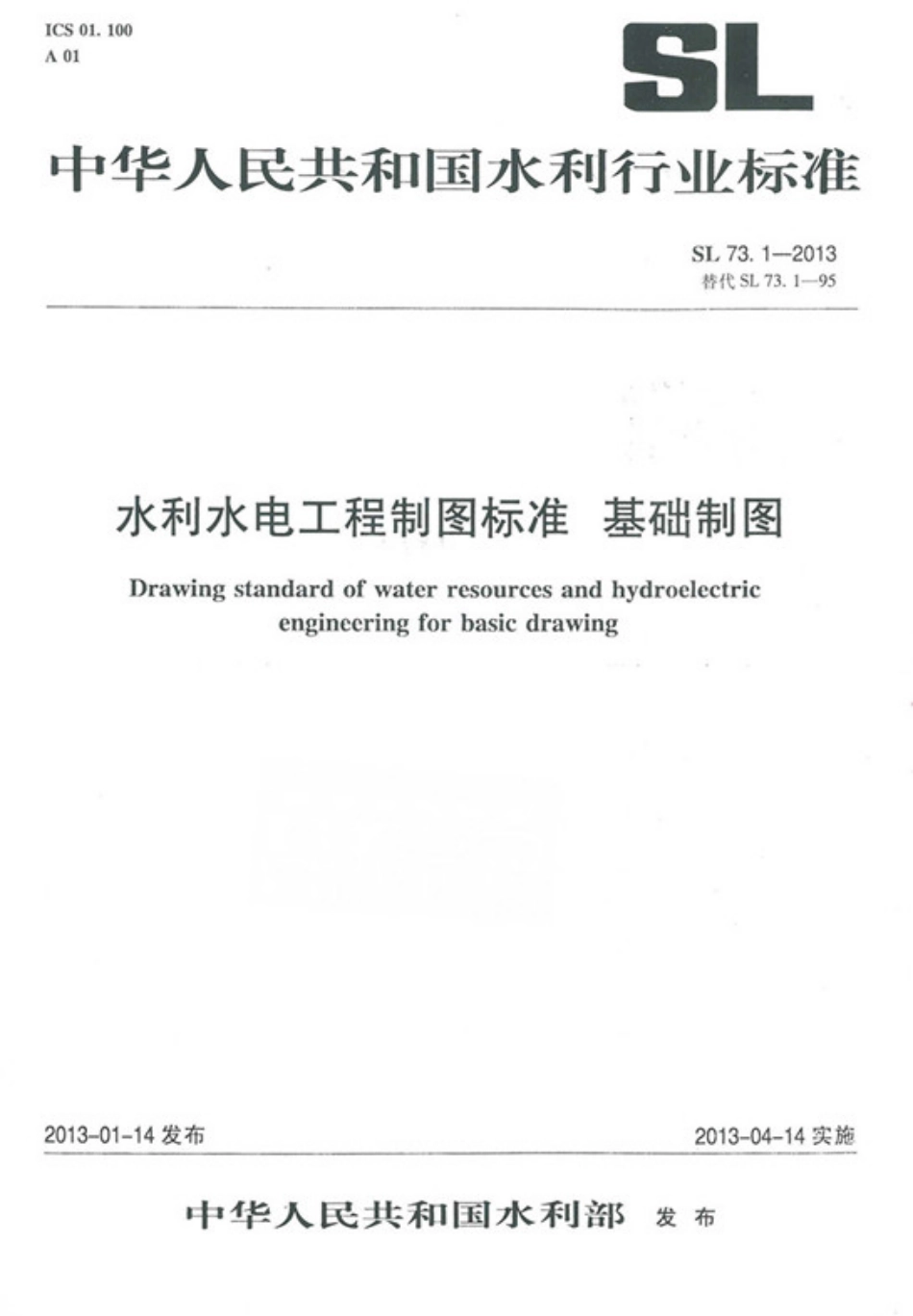

中华人民共和国水利部关于批准发布水利行业标准的公告(水利水电工程制图标准基础制图、水工建筑图、勘测图、水力机械图、电气图)2013 年第 4 号中华人民共和国水利部批准《水利水电工程制图标准基础制图)) CSL 73. 1 - 2013) 、《水利水电工程制图标准水工建筑图)) (SL 73. 2-2013) 、《水利水电工程制图标准勘测图)) (SL 73. 3→ 2013) 、《水利水电工程制图标准水力机械图 )) (SL 73. 4- 2013) 、《水利水电工程制图标准电气图》(SL 73. 5-2013) 标准为水利行业标准，现予以公布。序号标准名称标准编号替代标准号发布日期实施日期水利水电工程制图标准SL 73. 1- 2013 SL 73. 1-95 2013. 1. 14 2013.4.14 1 基础制图水利水电工程制图标准SL 73. 2- 2013 SL 73. 2-95 2013. 1. 14 2013.4.14 2 水工建筑图水利水电工程制图标准SL 73. 3-2013 SL 73.3-95 2013. 1. 14 2013. 4. 14 3 勘测图, 水利水电工程制图标准SL 73.4- 2013 SL 73.4-95 2013. 1. 14 2013.4. 14 4 水力机械图水利水电工程制图标准SL 73. 5- 2013 SL 73. 5-95 2013. 1. 14 2013. 4. 14 5 电气图水利部2013 年 1 月14日目 U昌根据水利部水利行业标准制修订计划，按照《水利技术标准编写规定))(SL 1 - 2002)的要求，对《 水利水电工程制图标准基础制图 )) (SL 73. 1- 95) (以下简称原《 基础制图 )) )进行修订 。原《 基础制图 》 于 1995 年颁布实施 。 随着我国水利水电事业的快速发展以及计算机的普及应用，水利水电工程制图主要以计算机制图为主。由于原《基础制图》主要针对于工绘制的水利水电工程图纸比如图幅、标题栏、字体、图样画法及标注方法等进行了规定，与现行国家标准及计算机制图标准差异较大，因此，有必要对原《基础制图》进行修订。本标准共 6 章 20 节 147 条和 3 个附录，主要技术内容有:一一基本规定;-一-图样画法;一一图样注法;一一-总体三维制图;一一附录。本次修订的主要内容有:一一- 与现行国家标准不 一致的内容按国家标准进行修改;一一增加术语;一一增加图册装订要求，修改图纸标题栏;一一简化制图字体相应规定;一一增加原《基础制图》未规定而目前常用的图样画法;一一增加缩尺图纸中字体、标尺、符号的相关规定;一一增加总体三维制图的相关规定;一一对其他内容进行修订或补充。本标准为全文推荐。本标准所替代标准的历次版本为:一一- SL 73. 1-95 。本标准批准部门:中华人民共和国水利部本标准主持机构:水利部水利水电规划设计总院本标准解释单位:水利部水利水电规划设计总院本标准主编单位:长江勘测规划设计研究有限责任公司本标准出版、发行单位:中国水利水电出版社本标准主要起草人:王小毛龚道勇向光红邓东生敖昕张建辉夏叶青王煌厦豆画本标准审查会议技术负责人:温续余何国忠本标准体例格式审查人:陈登毅目次1 总则-2 术语………………………………………………………………………………………………………23 基本规定…… ……. . . . … . ……… … ……………………………………………………·……43.1 图纸幅面………………………………………………………………………………………………43. 2 标题栏与会签栏………………………………………………………… …………… ……………… 5 3. 3 制图比例………………………………………………………………………………………………73.4 制图字体………………………………………………………………………………………………73. 5 制图图线………………………………………………………………………………………………83.6 复制图纸的折叠……………………………………………………………………………………… 9 4 图样画法……………………………………… ………………………………………………… . 10 4. 1 一般规定…………………………………………………………………………………………… 10 4. 2 视图…………………………….
