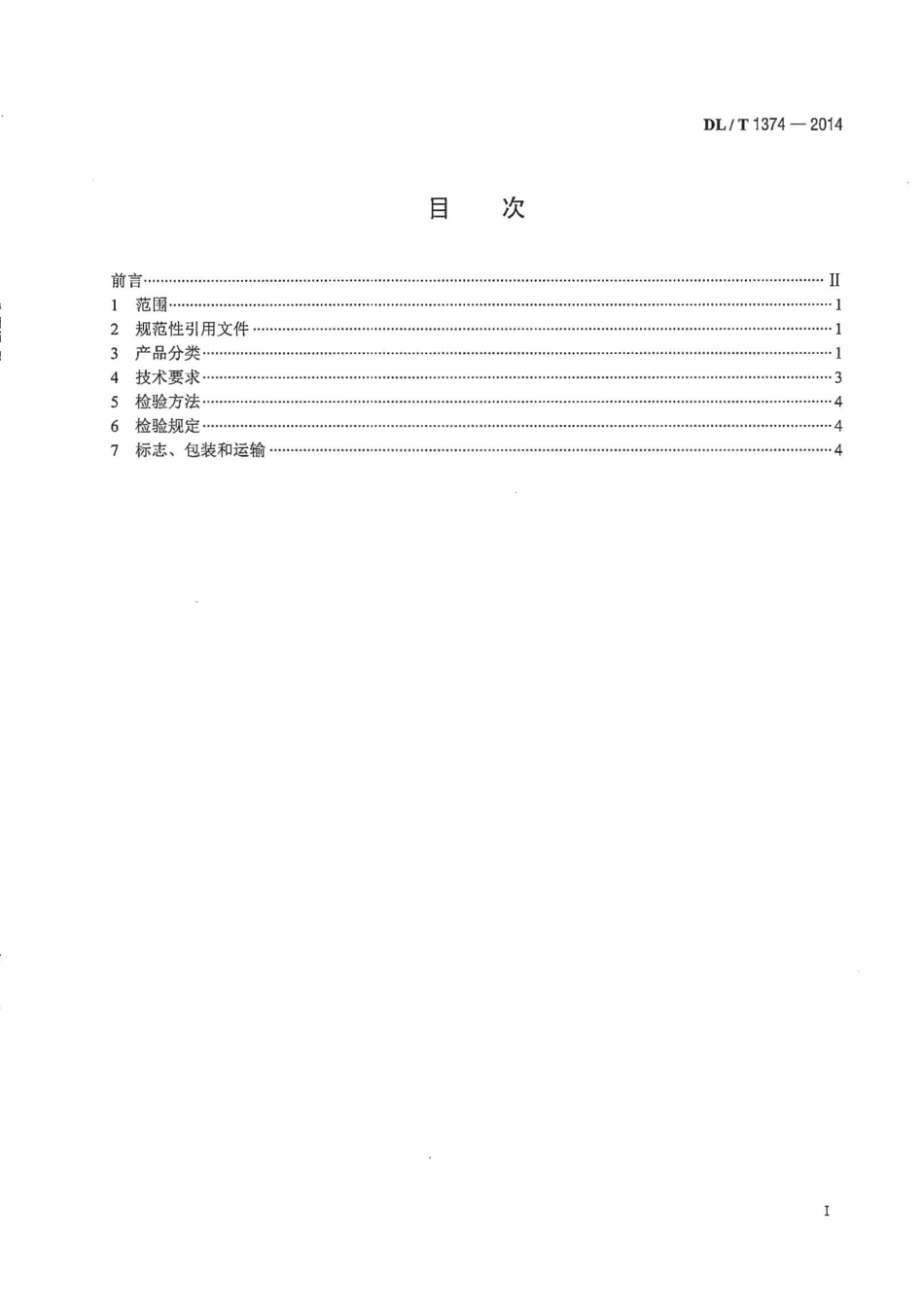

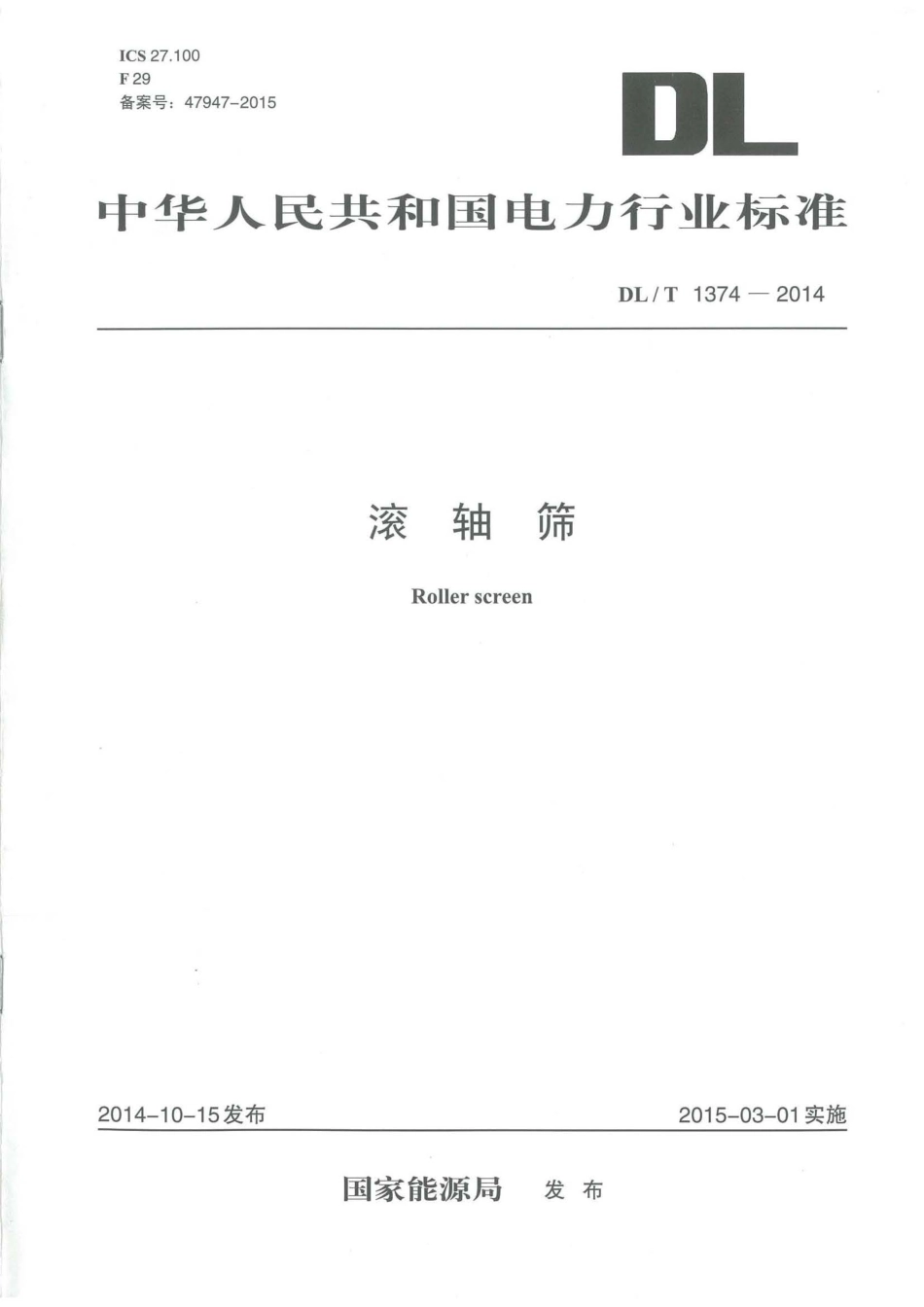

ICS 27.100 F29 备案号：47947-2015中华人民共和国电力行业标准DL/T 1374 -2014 滚轴”币Roller screen 2014-10-15 发布2015-03-01 实施国家能源局发布DL/T 1374 -2014 目次前言….…………·……·· ······ ····· ································…·…… . . . . … . II 1 范围········· ··· ··············2 规范性引用文件.……3 产品分类…·4 技术要求.…··－··········································……….……….……….…·………….…… 35 检验方法….……·…·……….….…………·…·……·…………························………··46检验规定…………….…··………… .…·…………. . . . . . .…··……………. .…… . 4 7 标志、包装和运输 .……… . …·· ······……………………… … .… ….…. . . . . . .4 I DL / T 1374 -2014 目 lj本标准按照 GB/T 1.1 -2009 给出的规则起草。本标准由中国电力企业联合会提出。··‘-- 仨习本标准由电力行业电力燃煤机械标准化技术委员会归口。本标准起草单位：中国能源建设集团沈阳电力机械总厂有限公司。本标准主要起草人 ： 霍敏、陈景良、岳君、宋景政、左振刚、肖春 。本标准是首次制定。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市自广路二条一号，100761 ）。II DL / T 1374 -2014 滚轴”币1 范围本标准规定了滚轴筛的分类、技术要在，检验弗峰、~验规定等内容。本标准适用于滚轴筛的设计、 制道和验收。2 规范性引用文件/ 下列文件对于本文仲的厅，用胁不可少的。凡是注日期的引散户， 创 日期的版本适用于本文件。凡是不注日期的引用文仲， 其撮新版本（包括所有的修改单）适用于苏文件。GBZ I 工业企亚运奇严生标准GB厅 5680奥氏标锚’铜铸件3 产品分类3. 1 型号说明滚轴筛型号呻见国 l 。筛面均4代码3.2 结构型式3.2.1 筛与轴之间的动力传递是通过齿轮传递的滚轴筛为齿轮箱传动攘轴筛，结构示意见图 2。3.2.2 筛与轴之间的动力传递是通过链条传递的滚轴筛为链传动滚轴筛，结构示意见图 3 。3.2.3 筛面倾角可变化的滚轴筛为变倾角滚轴筛，结构示意见图 4。3.3 基本参数漆轴筛的基本参数见表 1 。DL/T 1374- 2014 型号口7 × 10口9 × 10口9 × 12口9 × 14口 10 × 162 2 3 1一翻转机构：2一驱动：3一箱体：4一筛轴装配国 2齿轮箱传动滚轴筛结构示意2 3 4 4 5 l一翻转机构：2一箱体：3一清扫器：4一筛轴装配：5一驱动机构图 3链传动滚轴筛结构示意表 1滚轴筛基本参数岳＂＂＂奄, 数筛面宽度出力轴数mm t/h 7 1000 400~ 500 9 1000 600 9 1200 800 9 1400 1000 10 1600 1250 分级粒度mm 30 30 30 30 30 表 1（续〉参数型号筛面宽度出力轴数mm 的1口 10 × 1810 1800 1500 口 12 × 2012 2000 2000 口 12 × 2212 2200 2200 口 15 × 2515 2500 2400 2 3 4 1一翻转机构；2一箱体：3一清扫器；4一筛轴装配：5一驱动机构图 4变倾角滚轴筛结构示意4 技术要求4.1 滚轴筛应符合本标准的要求，并按照规定程序批准的图样及技术文件制造。4.2 铸铁件应符合 GB厅 9439 的规定。4.3 铸钢件应符合 GB厅 11352 的规定。4.4 焊接件应符合 GB 50205 的规定。4.5 除锈防腐涂漆应符合 JB厅 5000.12 的规定。4.6 工作环境温度为一20℃～40℃。4.7 原材料、外购件 、 外协件.
