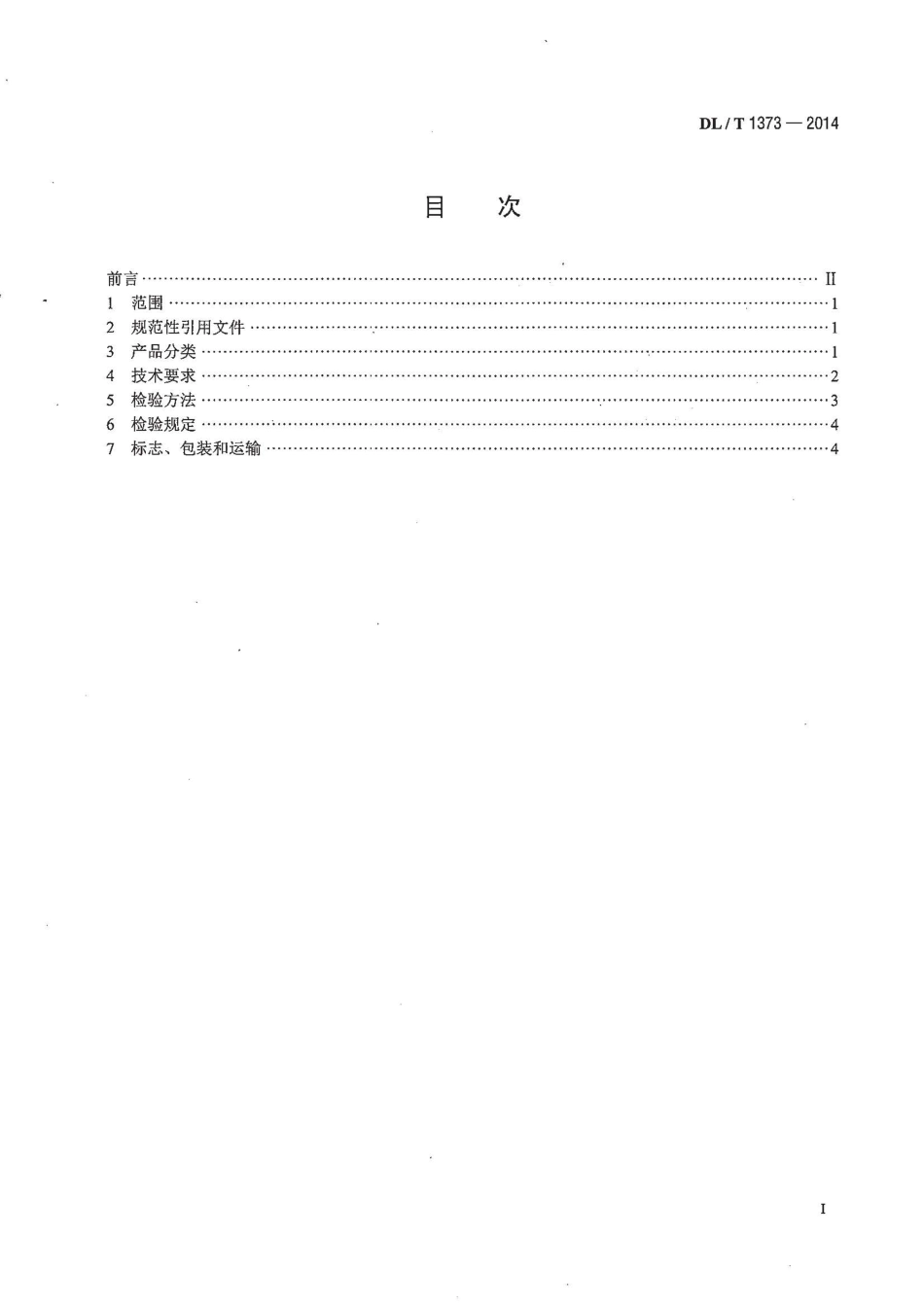

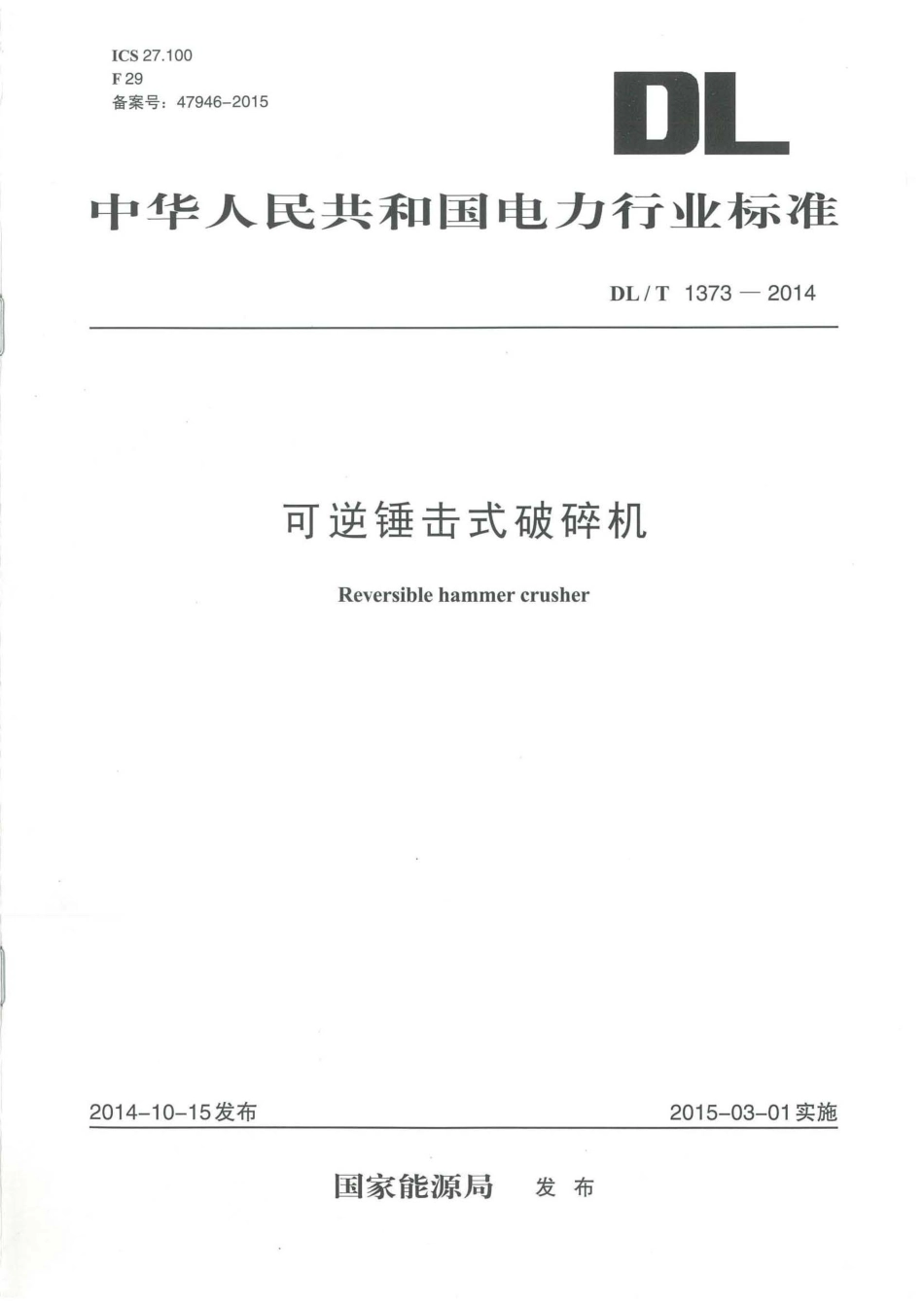

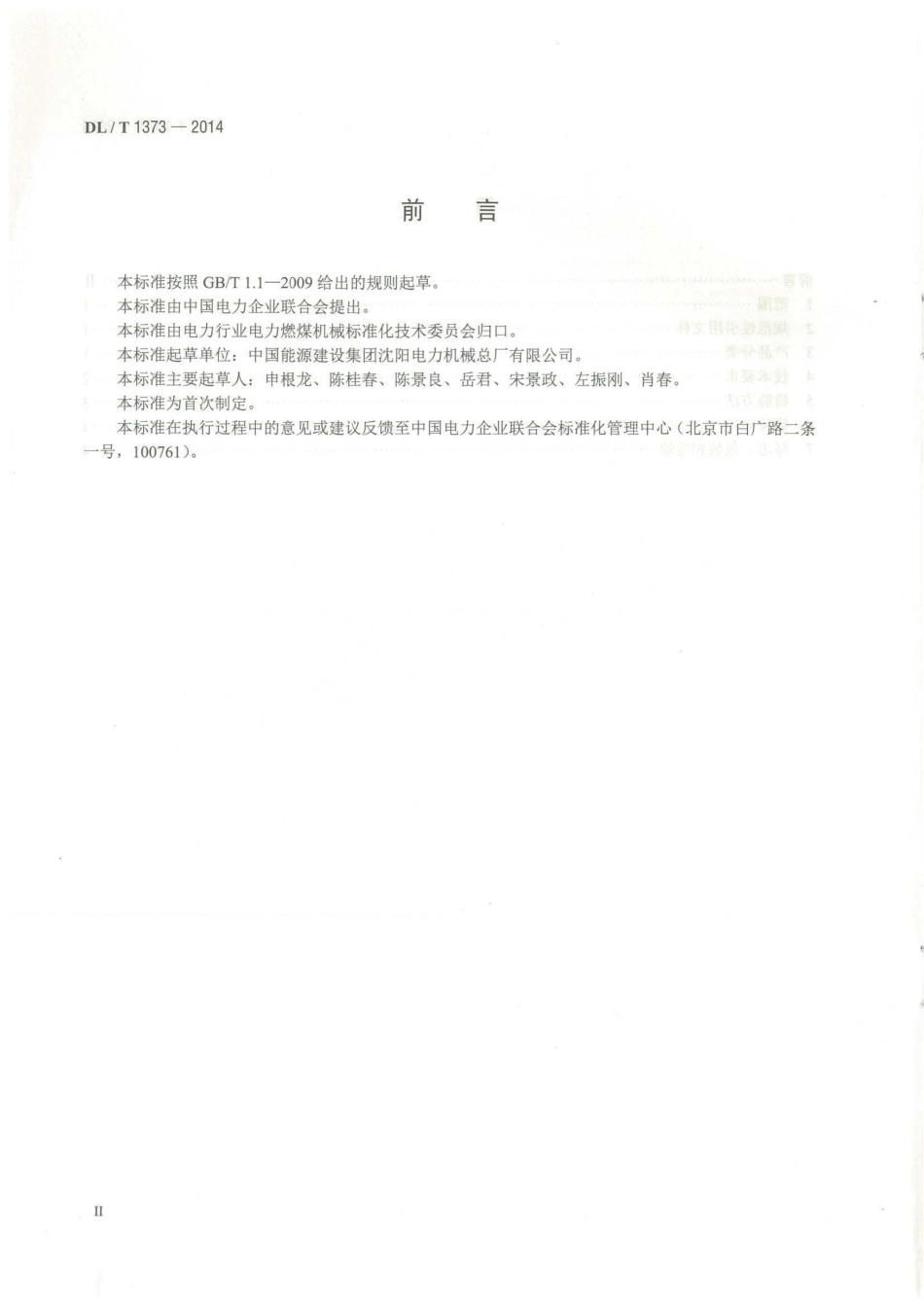

ICS 27.100 F29 备案号：47946-2015中华人民共和国电力行业标准DL/ T 1373 -2014 可逆锤击式破碎机Reversible hammer crusher 2014-10-15 发布2015-03-01 实施国家能源局发布DL/ T 1373- 2014 目次Tit且1且tA吁，由句JA『A『输件…………运文…………和用…uuu装引类求法定包性分要方规围范品术验验志言范规产技检检标前…1234567DL /T 1373 -2014 刚言本标准按照 GB/T 1.1-2009 给出的规则起草 。本标准由中国电力企业联合会提出。本标准由电力行业电力燃煤机械标准化技术委员会归口。本标准起草单位：中国能源建设集团沈阳电力机械总厂有限公司。本标准主要起草人：申根龙、陈挂春、陈景良、岳君、宋景政、左振刚、肖春。本标准为首次制定。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761 ）。II DL IT 1373 -2014 可逆锤击式破碎机1 范围本标准规定了可逆锤击式破碎机的优拳♂搜啸霎畴h矗验方法、检验规定等技术要求。本标准适用于可逆锤击式破碎房时脚、制造和验收。 ＼JB/T 4385.1 JB 5000.12 3 产品分类3. 1 3.2 结构型式图 1可逆锤击式破碎机型号说明可逆锤击式破碎机结构形式示意见图 2 。3.3 基本参数可逆锤击式破碎机基本参数见表 1 。的版本适用于本文件。凡是DL/ T 1373-2014 图 2可逆锤击式破碎机示意图l一壳体：2一转子装配：3一齿板装配：4一液压系统：5一齿极调节器· 表 1可逆锤击式破碎机基本参数表型号额走出力转子直径转子工作长度入／出料粒度转子线速度动扰力值t/h 口1町1mm 口泪nmis kN 口－8080 ¢1020 850 52.8 19.2 口－100100 φ1020 1000 52.8 22.3 口－ 120120 ¢1020 1200 52.8 26.8 口－160160 ¢1250 1200 骂王 JOO/48.7 30.2 口－200200 ¢1250 1500 主三 1048.7 37.4 . 口－300300 。 16501800 50.9 45.8 口－500500 ¢1800 2635 55.6 60 口－600600 ¢1800 2850 55.6 65 4 技术要求4.1 可逆锤击式破碎机的技术指标应符合本标准的要求，应按规定程序批准的图样及技术文件进行制造。4.2 破碎机的结构应符合下列要求：a) 额定生产能力应满足标牌要求：b) 同型号破碎机的易损件应具有互换性：c) 各结合面、轴端密封严实，不漏粉尘：d) 各轴承密封可靠，灰尘不得进入轴承内，无漏油现象：e) 液压开启装置无漏泊现象和卸载现象：f) 筛板调节器应灵活、可靠，并要有防锈处理。4.3 铸铁件应符合 GB/T 9439 的规定。2 4.4 碳素钢铸件应符合 GB厅 11352 的规定。4.5 高健钢铸件应符合 GB厅 5680 的规定。4.6 锻件应符合 JB/T 4385.l 的规定。DL / T 1373- 2014 4.7 焊接应符合 GB 50205 的规定，表面应平整，不得有气孔、夹渣、焊瘤、裂纹等缺陷存在。4.8 除锈防腐涂漆应符合 JB 5000.12 的规定。4.9 破碎机主轴直采用 42CrMo 材料，应调质处理并进行无损探伤。4.10 破碎机壳体厚度不应小子 14mm。4.11 破碎机装配前，所有零件应检验合格，外购件和标准件应有合格证明书或现场检验证书，方可进行装配。4.12 转子部件在未装配环锤前，应进行静平衡试验，其允许偏心距应符合表 2 的规定值。表 2转子部件静平衡偏心距规定值电动机转速990 740 590 r/min 转子偏心距~0.15 王三 0.20运0.25mm 4.13 转子部件在装配锤头后，同一圆周上两个相对锤头的质量差不应大于 0.15埠，相互对称两排锤头的质量差不应大于 0.17问。4.14 锤头应采用高钮钢铸件，不得有砂眼、裂纹、气孔、夹杂等缺陷，锤头使用寿命不应低于 3000h,筛板、主轴、圆盘不应少于 10 OOOh。4.15 滚动轴承温升应小于 45℃，最高温度不应超过 90℃。4.16 安全环保应符合下列要求：a) 空载噪声值不应高于 90dB (A); b) 破碎机周围的粉尘浓度应符合 GBZ 1 的规定：c) 各传动部分应有安全防护装置：d) 主轴承座的最大振幅值〈单振幅）在刚性基础下不应大于 0.06mm:e) 空载运行时入料口排风量应呈微负压状态：f) 负载运行时出料口排风量应符合表 3 的要.
