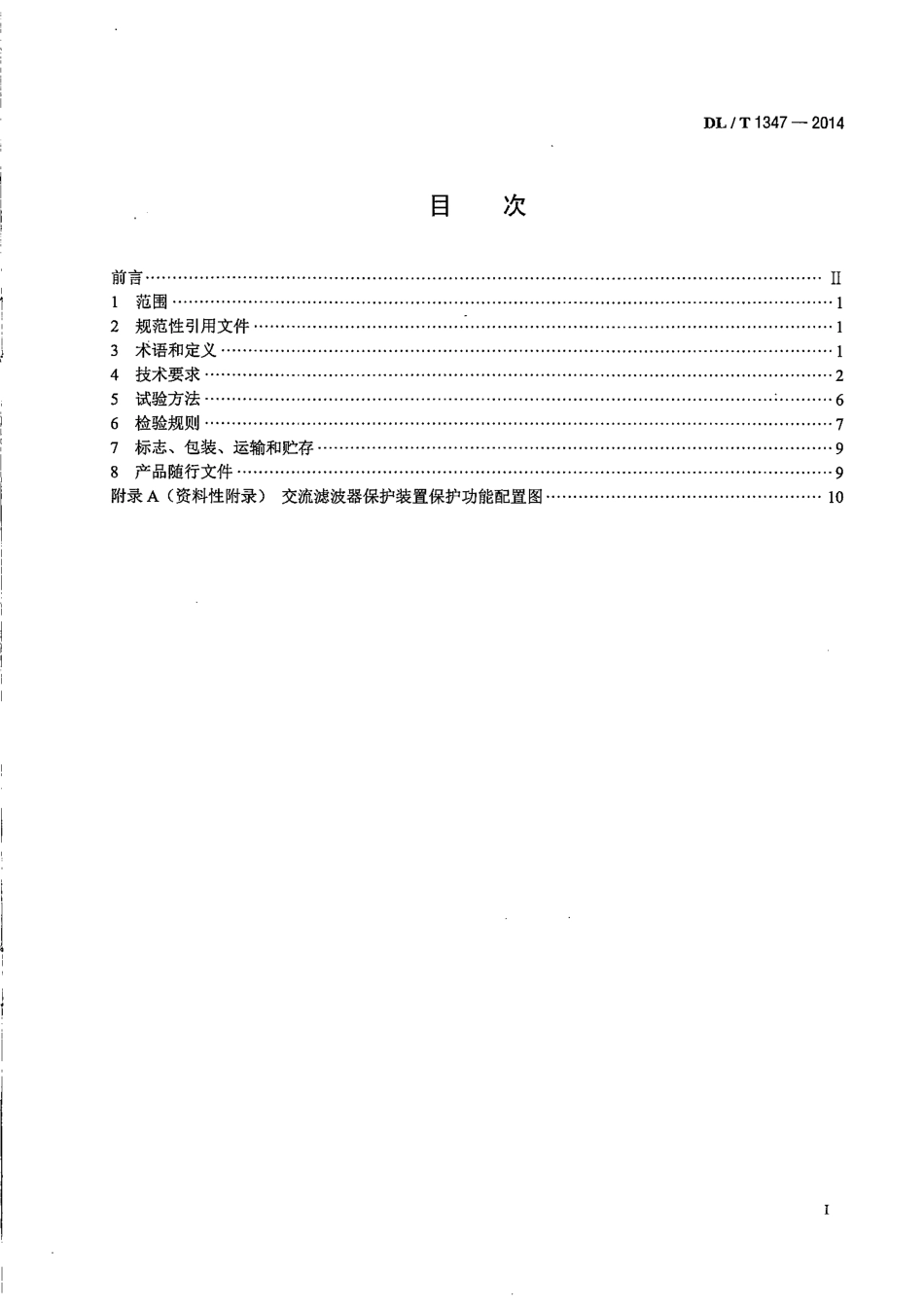

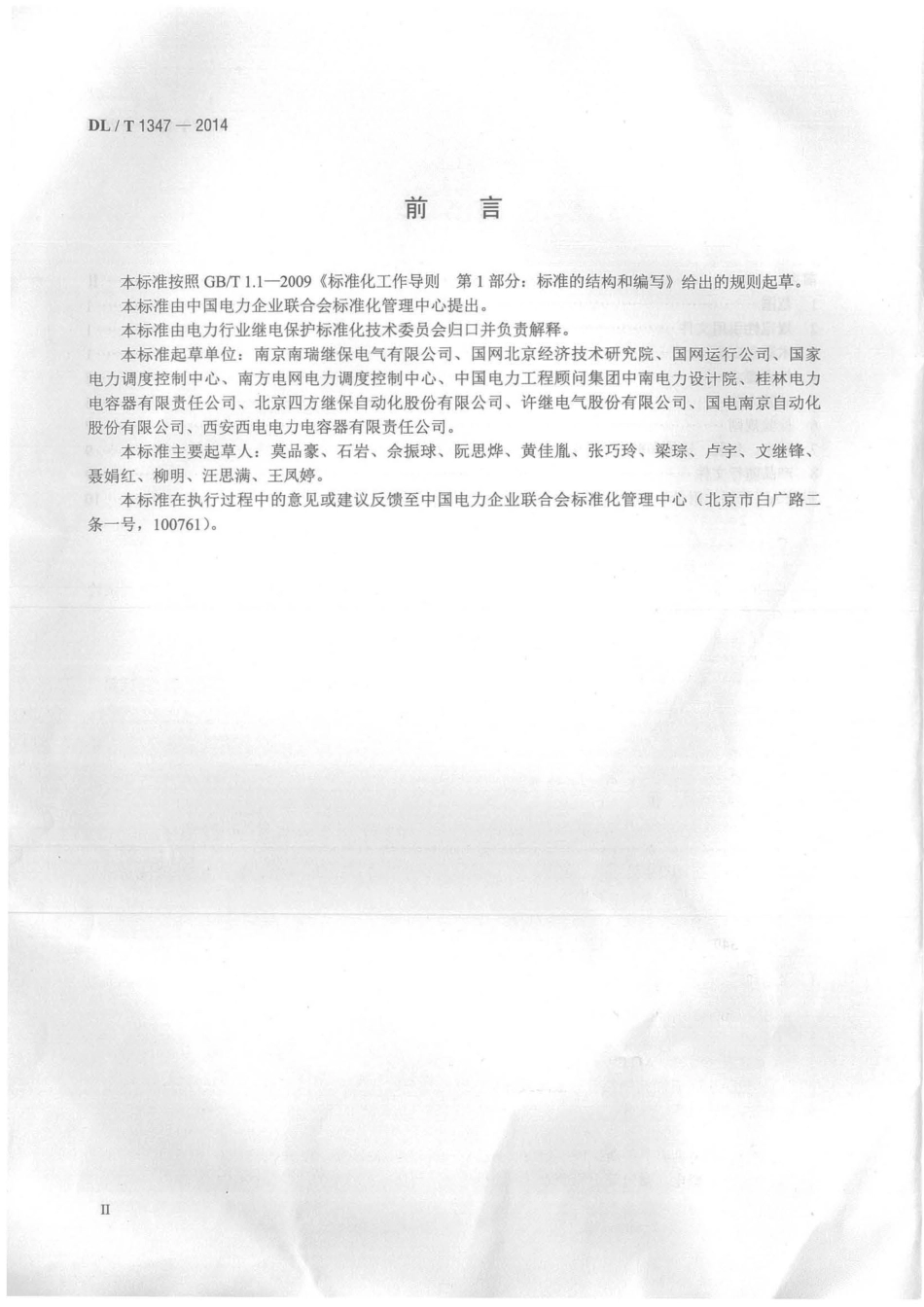

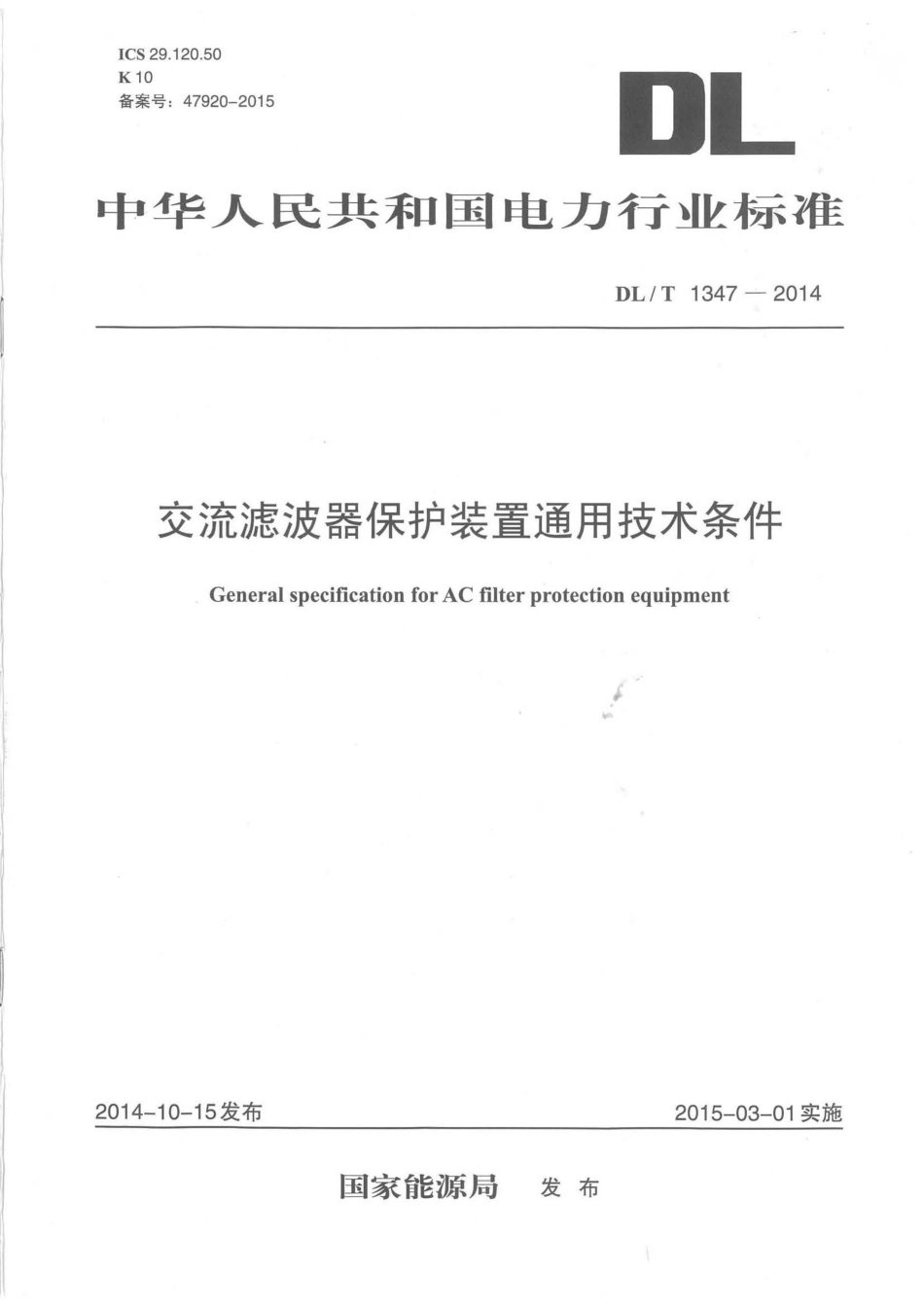

ICS 29.120.50 K10 备案号：47920-2015中华人民共和国电力行业标准DL/T 1347 -2014 交流滤波器保护装置通用技术条件General specification for AC filter protection equipment ,,,MF 2014-10-15 发布2015-03-01 实施国家能源局发布DL IT 1347-2014 目次前言….….……… ……·· ……… ………·· … . II 1 范围2规范性引用文件…3 术语和定义··········4技术要求…….……·… ··-………………….……- …………·· ……·2 5 试验方法… ··….….….………… 6 6检验规则－－…. . . . … …… … ………… 7 7标志、包装、运输和贮存.…………………· --……… . . . . ……. 9 8产品随行文件……··…………… E ……….…………………·－……··……-…………·· … 9 附录 A （资料性附录）交流滤波器保护装置保护功能配置图………….….…10I DL IT 1347- 2014 目。言本标准按照 GB厅 1.1-2009 《标准化工作导则第 1 部分：标准的结构和编写》给出的规则起草。本标准由中国电力企业联合会标准化管理中心提出。本标准由电力行业继电保护标准化技术委员会归口并负责解释。本标准起草单位：南京南瑞继保电气有限公司、国网北京经济技术研究院、国网运行公司、国家电力调度控制中心、南方电网电力调度控制中心、中国电力工程顾问集团中南电力设计院、桂林电力电容器有限责任公司、北京四方继保自动化股份有限公司、许继电气股份有限公司、国电南京自动化股份有限公司、西安西电电力电容器有限责任公司。本标准主要起草人：莫品豪、石岩、余振球、阮思烨、黄佳j鼠、张巧玲、梁琼、卢宇、文继锋、聂娟红、柳明、汪思满、王凤婷。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心〈北京市白广路二条一号，100761) 。II DL I T 1347 -2014 交流滤波器保护装置通用技术条件、 I 下简称装置〉，并作为该类装置开发、GB厅 2900.17GB厅 7261 -,GB厅 93 61-· GB厅 22386IEC 60255-24: 200 GB厅 26864电DL厅 478-2013DL厅 13493 术语和定义.~ 一一是必不可少的。凡是注日期的引用、U牛 ，，其最新版本〈包括所有的健蓝单〉适电工术语电气继电器电工术语电力系统保护继电器及安全自动装置基本试验场地安全要求继电器第四器u器据交换通用护设备信息接口配套标准GB厅 2900.1 7-2009 和 GBfI 2900.49-2004 界定的以及下列术语和定义适用于本文件。3.1 交流滤波器保护AC Ilter protection 检测发生于交流滤波器的各种故障或异常并发出相应的指令和动作，以保护交流滤波器的安全和避免损失扩大的措施（ 技术〉。3.2 交流滤波器电容器不平衡保护AC filter capacitor unbalance protection 以交流滤波器电容器 内部元件损坏出现的桥臂间不平衡电流特征构成的保护。DL IT 1347 2014 3.3 交流滤波器电抗器热过负荷保护AC filter reactor thermal overload protection 以流过交流滤波器电抗器的全电流作为判据，计及该电抗器的集肤效应系数，防止交流滤波器电抗器因过负荷而损坏的保护。3.4 交流滤波器电阻热过负荷保护AC filter resistance thermal overload protection 以流过交流滤波器电阻器的全电流作为判据，防止交流滤波器电阻器因过负荷而损坏的保护。3.5 交流滤波器失谐监视AC filter detnning snpervision 以交流滤波器偏离调谐点时的电气特征构成的保护。通常作用于信号。4技术要求4.1 环境条件4.1.1 E常工作大气条件a]环境温度 z10℃～＋55 ℃： b) 相对湿度： 5%~ 95% （装置内部既无凝露，也不应结冰〕：c]大气压力： 80kPa~ 106kPa （海拔不太子 2000m ）。4.1.2贮存、运输极限环境温度a) 贮存环境温度为－20℃～＋55℃，相对湿度不大于 85% 。b) 运输环境温度为.
