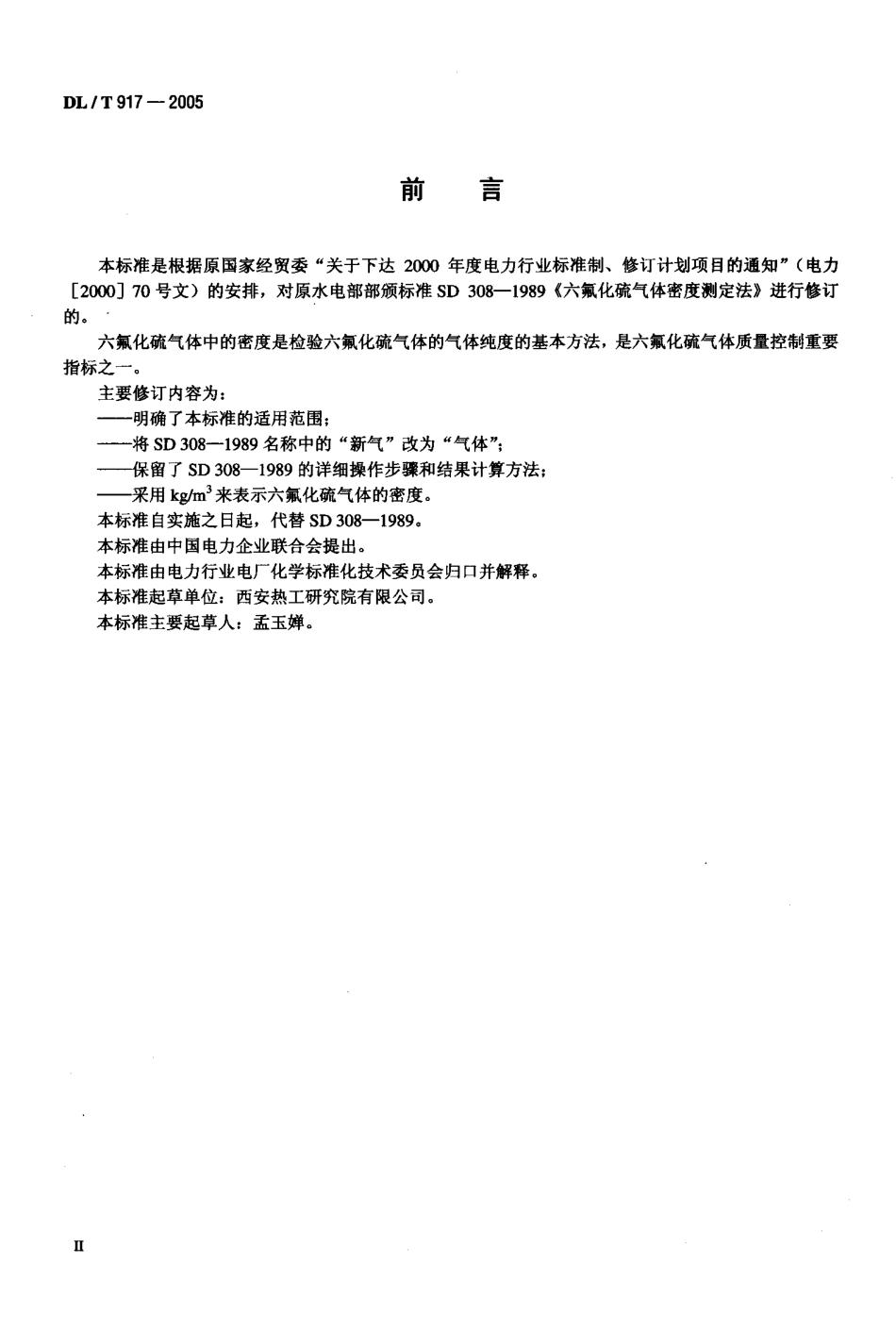

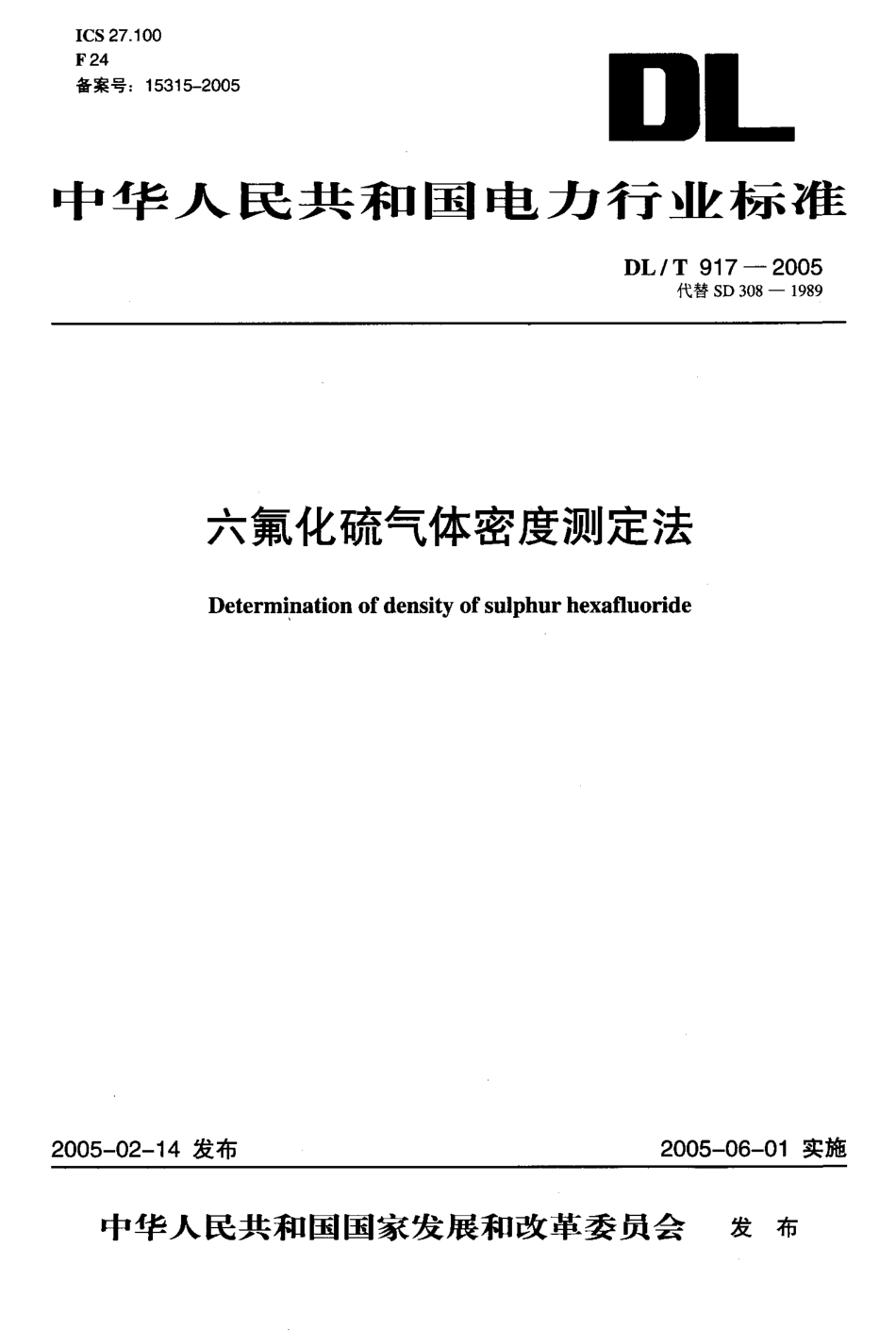

I C S 2 7 .1 0 0F 2 4备 案 号 :1 53 15- 2005中 华 人 民 共 和 国 电 力 行 业 标 准DL / T 9 1 7 一 2005 代 替 SD 308 一 1989六氟化硫气体密度测定法Determination of density of sulphur hexafl uoride2005- 02- 14 发布2005- 06- 01 实施中华 人 民共 和 国 国 家 发 展 和 改 革 委 员会发布bzfxw.coDL ! T 917 一 200目次前言· ····· ·· 价。···。· ···· ····· ····· · · ·· · ··· ··· ··”··“· · · · ””·，”· · ”····”··一 n1范围· ··””· ·价·············· ·· ··· ····· ········”· ”价· 价· · ·· 价 一·一一刁2原理···· · ···· ·· ·· · · ······· ·-· ， ·· .13仪器··” ··，· ·价 价一一一· 一一 一·一一 一一一一一~ 一一 一一 一 一一 一14操作 价·价·一·一·一·一一·一·一·一·一一~一一~ .~一一一一一·一一一·一15计算········，· ，····· · · · ··· ··· · ·······价·· ”· ·””·，··。26精密度 ‘ 价，··，·。··········· ··· ·· · · · ·· · ·“··价· 一· 价价一价一一·一:2bzfxw.coD L / T 9 17 一 20 05nil吕 本标准是根据原国家经贸委 “关于下达 200(】年度电力行业标准制、修订计划项目的通知”( 电力[20001 70 号文) 的安排，对原水电部部颁标准SD 308- 1989 《六氟化硫气体密度测定法》进行修订的。 六氟化硫气体中的密度是检验六氟化硫气体的气体纯度的基本方法，是六氟化硫气体质量控制重要指标之一。 主要修订内容为: —明确了本标准的适用范围; —将SD 308- 1989名称中的“新气”改为 “气体，’: —保留了SD 308- 1989的详细操作步骤和结果计算方法; — 采用kg /m3来表示六氟化硫气体的密度。 本标准自实施之日起，代替SD 308- 1989. 本标准由中国电力企业联合会提出。 本标准由电力行业电厂化学标准化技术委员会归口并解释。 本标准起草单位: 西安热工研究院有限公司。 本标准主要起草人: 孟玉掸。bzfxw.coDL / T 917 一 2005六氟化硫气体密度测定法1范围 本标准给出了六氟化硫气体密度的测定方法。 本标准适用于电气设备用六氟化硫气体密度测量。2原 理 在一定温度下，对一定体积的六氟化硫气体质量进行称量，根据气体体积和质量计算出密度，以kg/m3表示。3.13. 23.33.43.53.63 .7仪器 球形玻璃容气瓶: 对应两端有两只真空活塞，容积约100MLe 天平: 感量0.0001g> 湿式气体流量计: 0.5m3 /h, 精确度士1%> 空盒气压计: 分度100Pao 真空泵。 U 形水银压差计。 秒表: 分度 1/lose操作4.1用注水称重法标定球形玻璃容气瓶的容积 Vo4.2按图1连接好抽真空系统，并进行如下操作: a) 关闭图1 中真空活塞A，开启真空活塞B，启动真空泵。至U形水银压差计示值稳定后，缓缓 开启真空活塞A，少顷关闭A，再抽真空至U形水银压差计示值稳定。如此重复操作三次。1- U 形水银压差计 ; 2- 媛 冲 瓶: 3一三通活塞 : 4一防护罩 : 5一 球形玻璃容器瓶; 6一真空泵 图 1抽真空系统装IR 示意图b) 至图1 中U形水银压差计示值稳定后，继续抽真空2min oc) 关闭图1 中真空活塞B，停真空泵，拆下球形玻璃容气瓶。bzfxw.coDL / T 917 一 2005 d) 称取玻璃容气瓶质量MI, 精确至1 0.2mg o4.3按图2 安装六氟化硫充气装置，并进行如下操作: 1一 六氟化硫气瓶: 2- 氧气减压表 ; 3一 防护 罩; 4-球形玻璃容器瓶; 5一湿式气体流量计 图2抽真空系统装置示惫图 a) 将六氟化硫气瓶倒置，把球形玻璃容气瓶的真空活塞A 与六氟化硫气瓶的减压阀出口相连，真 空活塞 B 与湿式气体流量计相连。 b) 开启六氟化硫气瓶减压阀，顺序打开真空活塞A 和真空活塞B，调节气体流速约为1L/min. c) 通气。5min，依次关闭真空活塞B, A 和六氟化硫气瓶减压阀。 d) 取下球形玻璃容气瓶，使活塞B 开口向上并迅速开闭一次。 e) 称量球形玻璃容气瓶的质量m2, 精确至土0.2mg o5计算 按下式计算六氟化硫密度: d=二红卫生x1000 V 式中: d — 六氟化硫气体密度，kg/m3; m2—充满六氟化硫气体的球形容气瓶质量，g; ml—抽真空的球形容气瓶质量，9; V -200C, 101.325kPa状态下球形容气瓶的校正容积，ML.6精密度6.1 取两次平行试验结果的算术平均值为测定值。6.2重复性: 相对误差小于0.5%0bzfxw.co
