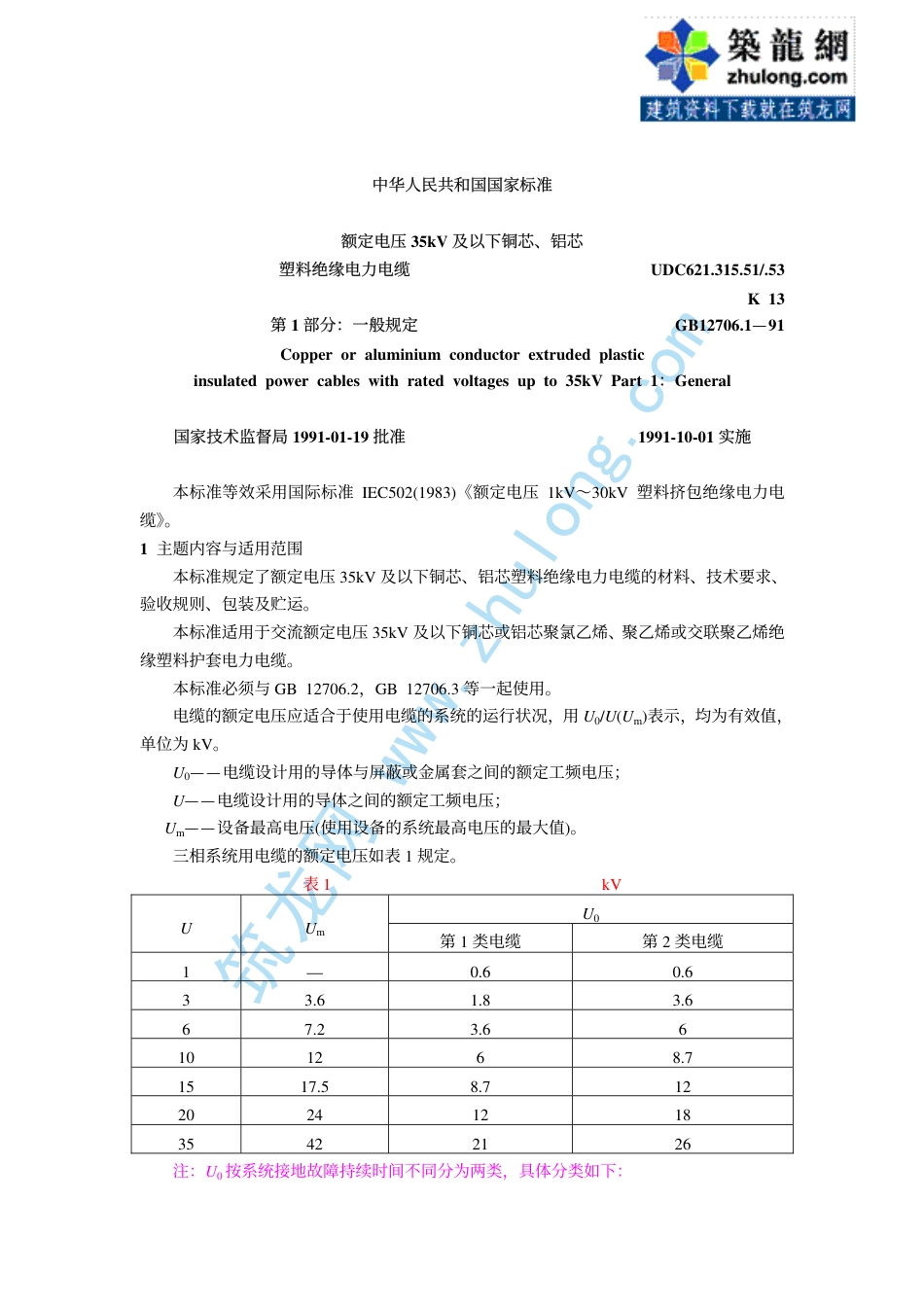

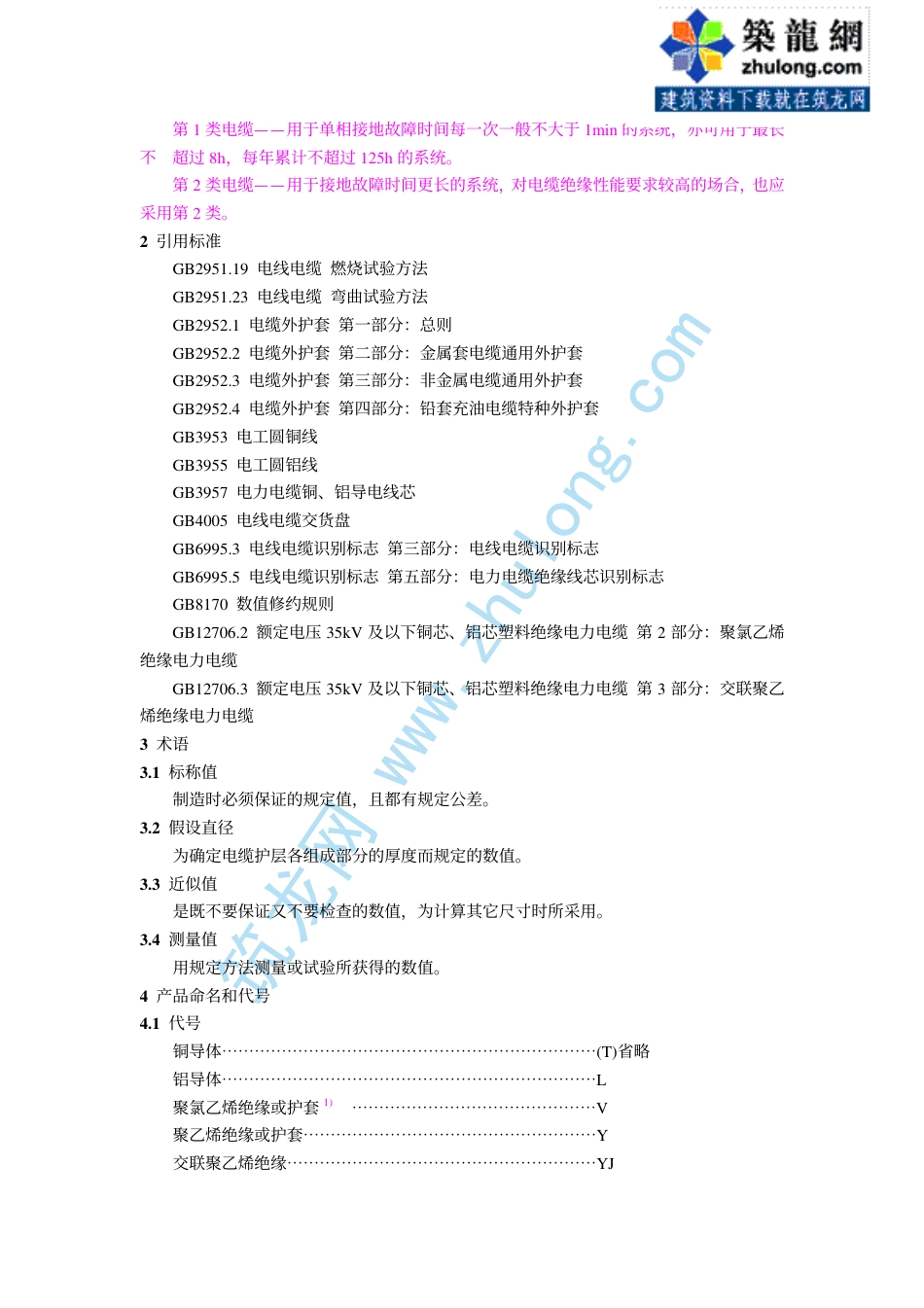

筑龙网 zhulong.com 中华人民共和国国家标准 额定电压 35kV 及以下铜芯、铝芯 塑料绝缘电力电缆 UDC621.315.51/.53 K 13 第 1 部分：一般规定 GB12706.1—91 Copper or aluminium conductor extruded plastic insulated power cables with rated voltages up to 35kV Part 1：General 国家技术监督局 1991-01-19 批准 1991-10-01 实施 本标准等效采用国际标准 IEC502(1983)《额定电压 1kV～30kV 塑料挤包绝缘电力电缆》。 1 主题内容与适用范围 本标准规定了额定电压 35kV 及以下铜芯、铝芯塑料绝缘电力电缆的材料、技术要求、验收规则、包装及贮运。 本标准适用于交流额定电压 35kV 及以下铜芯或铝芯聚氯乙烯、聚乙烯或交联聚乙烯绝缘塑料护套电力电缆。 本标准必须与 GB 12706.2，GB 12706.3 等一起使用。 电缆的额定电压应适合于使用电缆的系统的运行状况，用 U0/U(Um)表示，均为有效值，单位为 kV。 U0——电缆设计用的导体与屏蔽或金属套之间的额定工频电压； U——电缆设计用的导体之间的额定工频电压； Um——设备最高电压(使用设备的系统最高电压的最大值)。 三相系统用电缆的额定电压如表 1 规定。 表 1 kV U0 U Um 第 1 类电缆 第 2 类电缆 1 — 0.6 0.6 3 3.6 1.8 3.6 6 7.2 3.6 6 10 12 6 8.7 15 17.5 8.7 12 20 24 12 18 35 42 21 26 注：U0 按系统接地故障持续时间不同分为两类，具体分类如下： 筑龙网 zhulong.com 第 1 类电缆——用于单相接地故障时间每一次一般不大于 1min 的系统，亦可用于最长不 超过 8h，每年累计不超过 125h 的系统。 第 2 类电缆——用于接地故障时间更长的系统，对电缆绝缘性能要求较高的场合，也应采用第 2 类。 2 引用标准 GB2951.19 电线电缆 燃烧试验方法 GB2951.23 电线电缆 弯曲试验方法 GB2952.1 电缆外护套 第一部分：总则 GB2952.2 电缆外护套 第二部分：金属套电缆通用外护套 GB2952.3 电缆外护套 第三部分：非金属电缆通用外护套 GB2952.4 电缆外护套 第四部分：铅套充油电缆特种外护套 GB3953 电工圆铜线 GB3955 电工圆铝线 GB3957 电力电缆铜、铝导电线芯 GB4005 电线电缆交货盘 GB6995.3 电线电缆识别标志 第三部分：电线电缆识别标志 GB6995.5 电线电缆识别标志 第五部分：电力电缆绝缘线芯识别标志 GB8170 数值修约规则 GB12706.2 额定电压 35kV 及以下铜芯、铝芯塑料绝缘电力电缆 第 2 部分：聚氯乙烯绝缘电力电缆 GB12706.3 额定电压 35kV 及以下铜芯、铝芯塑料绝缘电力电缆 第 3 部分：交联聚乙烯绝缘电力电缆 3 术语 3.1 标称值 制造时必须保证的规定值，且都有规定公差。 3.2 假设直径 为确定电缆护层各组成部分的厚度而规定的数值。 3.3 近似值 是既不要保证又不要检查的数值，为计算其它尺寸时所采用。 3.4 测量值 用规定方法测量或试验所获得的数值。 4 产品命名和代号 4.1 代号 铜导体⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(T)省略 铝导体⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯L 聚氯乙烯绝缘或护套 1) ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯V 聚乙烯绝缘或护套⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Y 交联聚乙烯绝缘⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯YJ 筑龙网 zhulong.com 外护层代号 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯按 GB 2952 规定 注：1)有外护层的电缆，代号表示内衬层。 4.2 产品表示方法 4.2.1 产品用型号、规格(额定电压、芯数、标称截面)及标准编号表示。 4.2.2 举例 a.铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为 0.6/1kV，三芯，标称截面240mm2，表示为： VV-0.6/1 3×240 GB 12706.2 b.铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆，额定电压为 21/35kV，三芯，标称截面 150mm2，表示为： YJLV23-21/35 3×150 GB 12706.3 5 材料 5.1 导体 铜、铝应分别符合 GB 3953 及 GB 3955 规定。 5.2 绝缘 a.聚氯.
