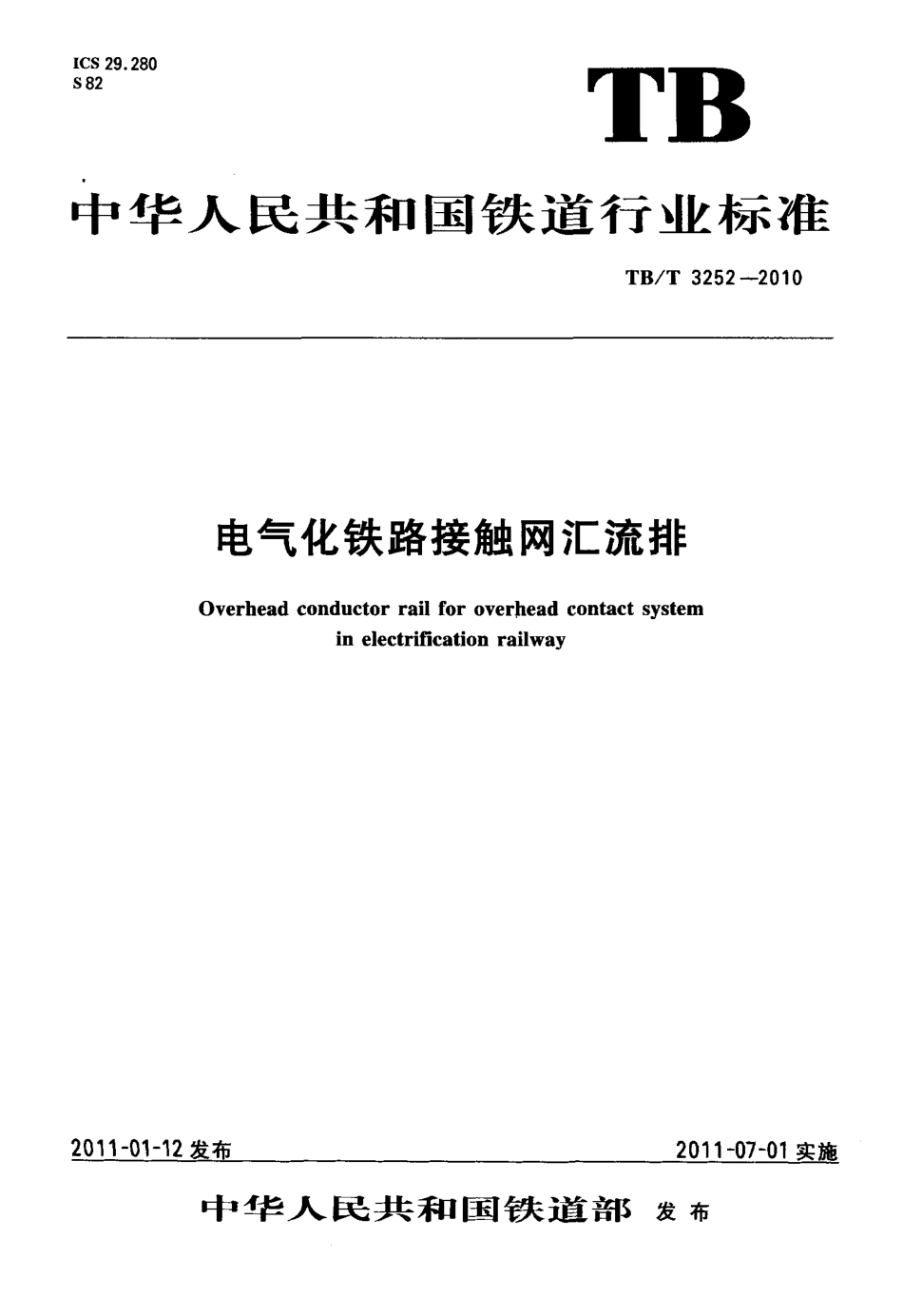

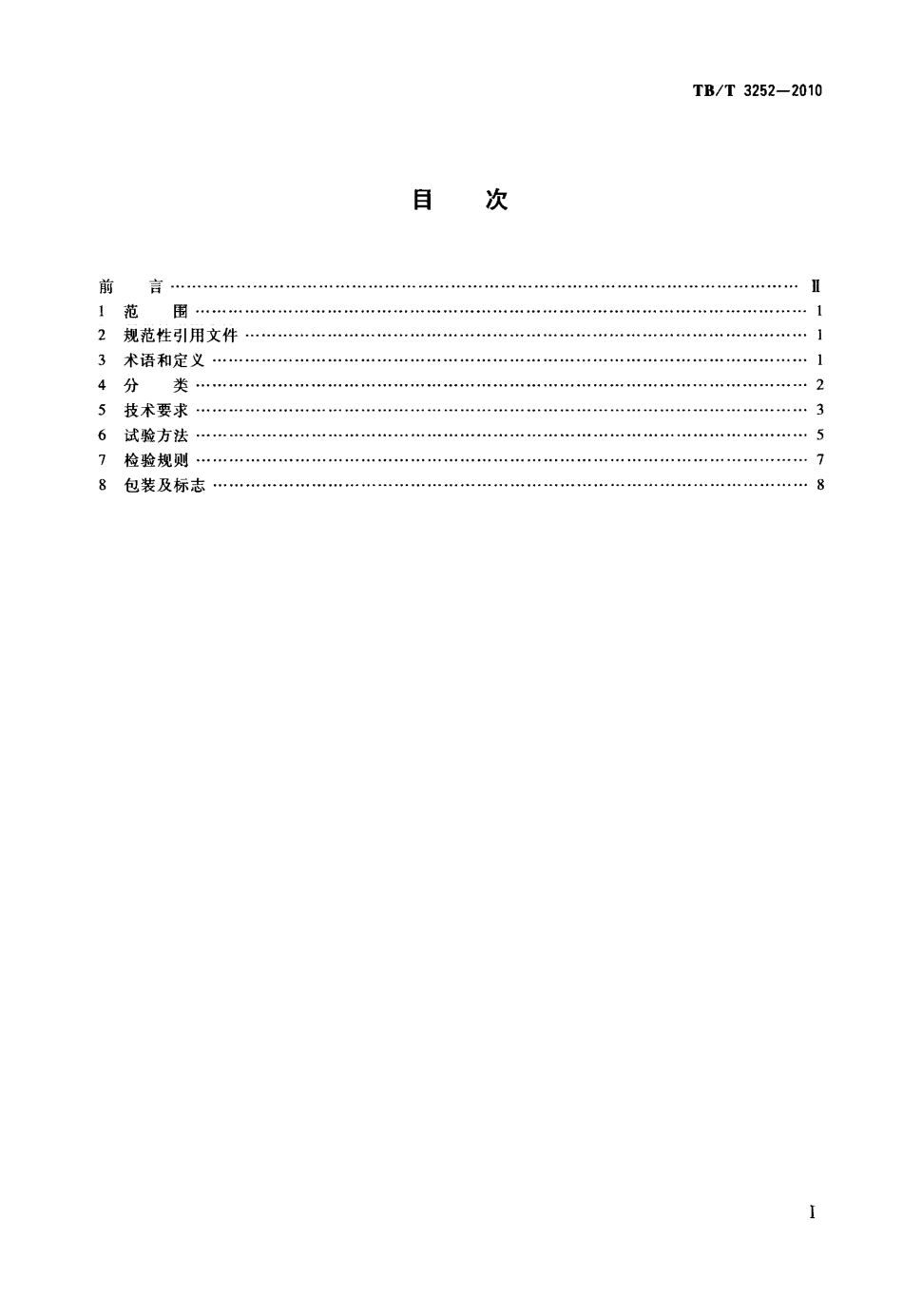

ICS 29．280 S82 TB 华人民共和国铁道行业标准 TB／T 3252—2010 电气化铁路接触网汇流排 Overhead conductor rail for overhead contact system in electrification railway 2Q 1 3：Q】二!至蕉查 至 Q!】：QZ：Q】塞逵 中华人民共和国铁道部发布 TB／T 3252—2010 目 次 ^B 言 l 1 范 围 ．． l 2 规范性引用文件 l 3 术语和定义 ·· 1 4 分 类 一 2 5 技术要求 一 3 6 试验方法 一 5 7 检验规则 ·· 7 8 包装及标志·· 8 TB／T 3252--2010 刖 吾 本标准按照 GB／T 1．1—2009 给出的规则起草。 本标准由中铁电气化局集团有限公司提出并归口。 本标准起草单位：中铁电气化局集团有限公司、中铁电气化局集团宝鸡接触网器材检测中心有限 公司、中铁电气化勘测设计研究院有限公司、中铁第一勘察设计院集团有限公司、铁道部产品质量检验 中心接触网零部件检验站、铁道第三勘察设计院集团有限公司、广东兴发铝业有限公司、中铁电气化局 集团宝鸡器材有限公司。 本标准主要起草人：张志锋、张宏武、田宇、李金华、赵玮、林锡荣、罗日明。 Ⅱ TB／T 3252--2010 电气化铁路接触网汇流排 1 范 围 本标准规定了电气化铁路和城市轨道接触网用汇流排、汇流排终端及其中问接头的术语和定义、 分类、技术要求、试验方法、检验规则、包装及标志等。 本标准适用于电气化铁路和城市轨道接触网用汇流排、汇流排终端及其中间接头的设计、制造、试验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注 El 期的版本适用于本文 件。凡是不注 El 期的引用文件，其最新版本(包括所有的修改单)适用于本文件。 GB／T 196—2003 普通螺纹基本尺寸(150 724：1993，MOD) GB／T197—2003 普通螺纹公差与配合(ISO 965—1：1998，MOD) GB／T 228--2002 金属材料室温拉伸试验方法(ISO 6892：1998(E)，EQV) GB／T 231．1—2009 金属材料布氏硬度试验第 l 部分：试验方法(ISO 6506—1：2005，MOD) GB／T 1804--2000 一般公差未注公差的线性和角度尺寸公差(eqv，ISO 2768—1：1989) GB／T 2829--2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验) GB／T 3048．2—2007 电线电缆电性能试验方法 第二部分：金属导体材料电阻率试验(IEC 60468：1974，MOD) GB／T 3098．6—2000 紧固件机械性能不锈钢螺栓、螺钉和螺栓(idt，ISO 3506—1：1997) GB／T 3098．15—2000 紧固件机械性能不锈钢螺母(idt，ISO 3506—2：1997) GB／T 3190--2008 变形铝及铭合金化学成分(ISO 209：2007(E)，MOD) GB／T 3199--2007 铝及铝合金加工产品包装、标志、运输、贮存 GB／T 3246．1—2000 变形铝及铝合金制品显微组织检验方法 GB／T 3246．2～2000 变形铝及铝合金制品低倍组织检验方法 GB／T 6892--2006 一般工业用铝及铝合金挤压型材 GB／T 7999--2007 铝及铝合金光电直读发射光谱分析方法 GB／T 8170--2008 数值修约规则与极限数值的表示和判定 GB／T 14846--2008 铝及铝合金挤压型材尺寸偏差 ‘ GB／T 16865--1997 铝及铝合金加工制品拉伸试验用试样 GB／T 17432--1998 铝及铝合金化学成分分析取样方法 TB／T 2073 电气化铁路接触网零部件技术条件 TB／T 2074 电气化铁路接触网零部件试验方法 3 术语和定义 下列术语和定义适用于本文件。 3．1 汇流排 overhead conductor raft 刚性悬挂接触网系统中，用于夹持固定接触线并承载电流的部件。 3．2 汇流排终端 eud section 1 TB／T 3252--2010 用于刚性悬挂接触网系统中锚段末端的部件。 3．3 中间接头 inter locking joint 用于两根汇流排之间机械和电气连接的部件。 3．4 扭拧度 twist 自由放置时汇流排两端面相对扭转角度之差。 4 分 类 4．1 正流排 4．1．1 型 号 汇流排按其材料和截面不同用下列形式表示。 H 口口，口 单位制造长度(111) 标称截面积数值(mm2) 材料：L——铝 汇流排 4．1．2 标 记 产品.
