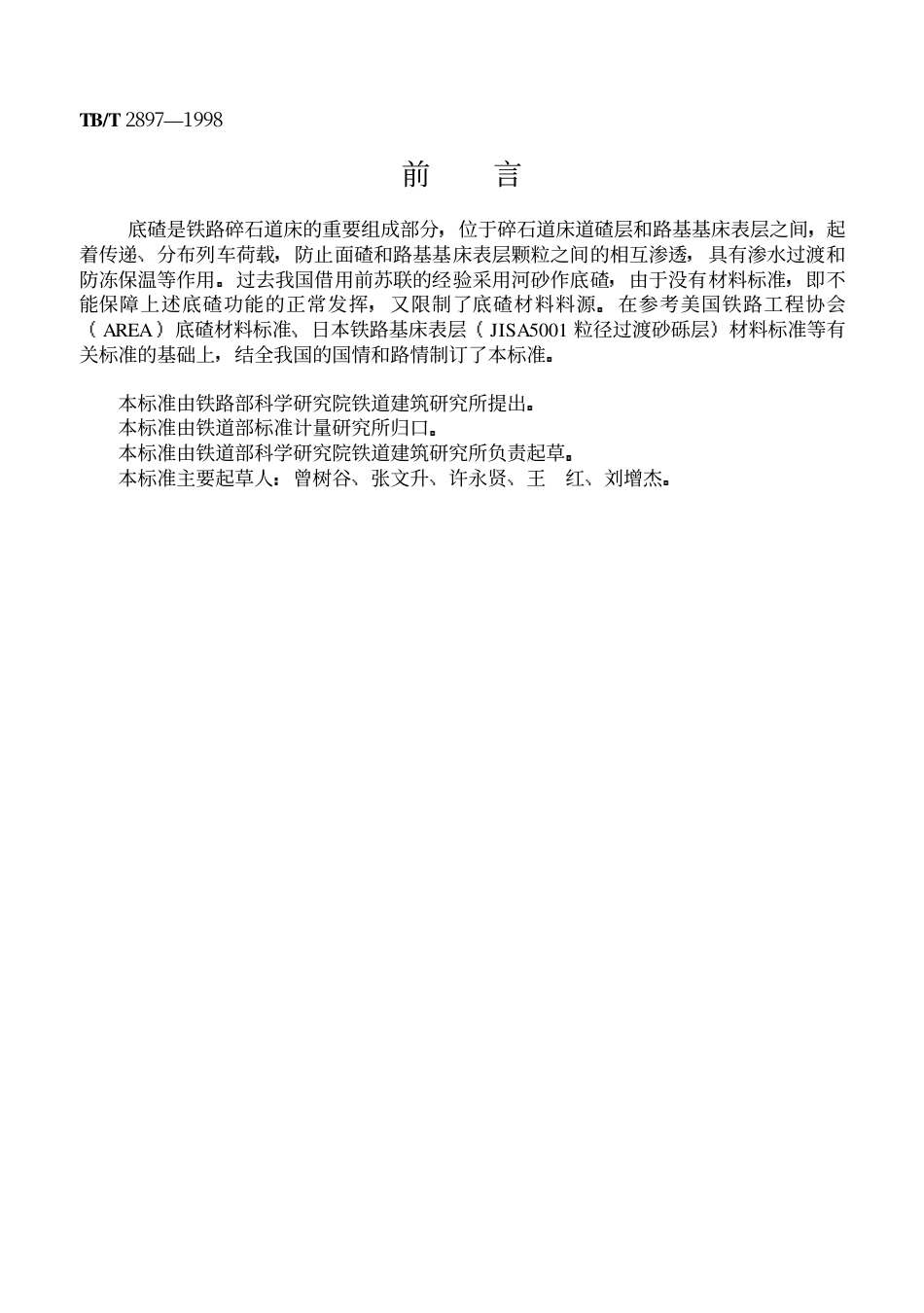

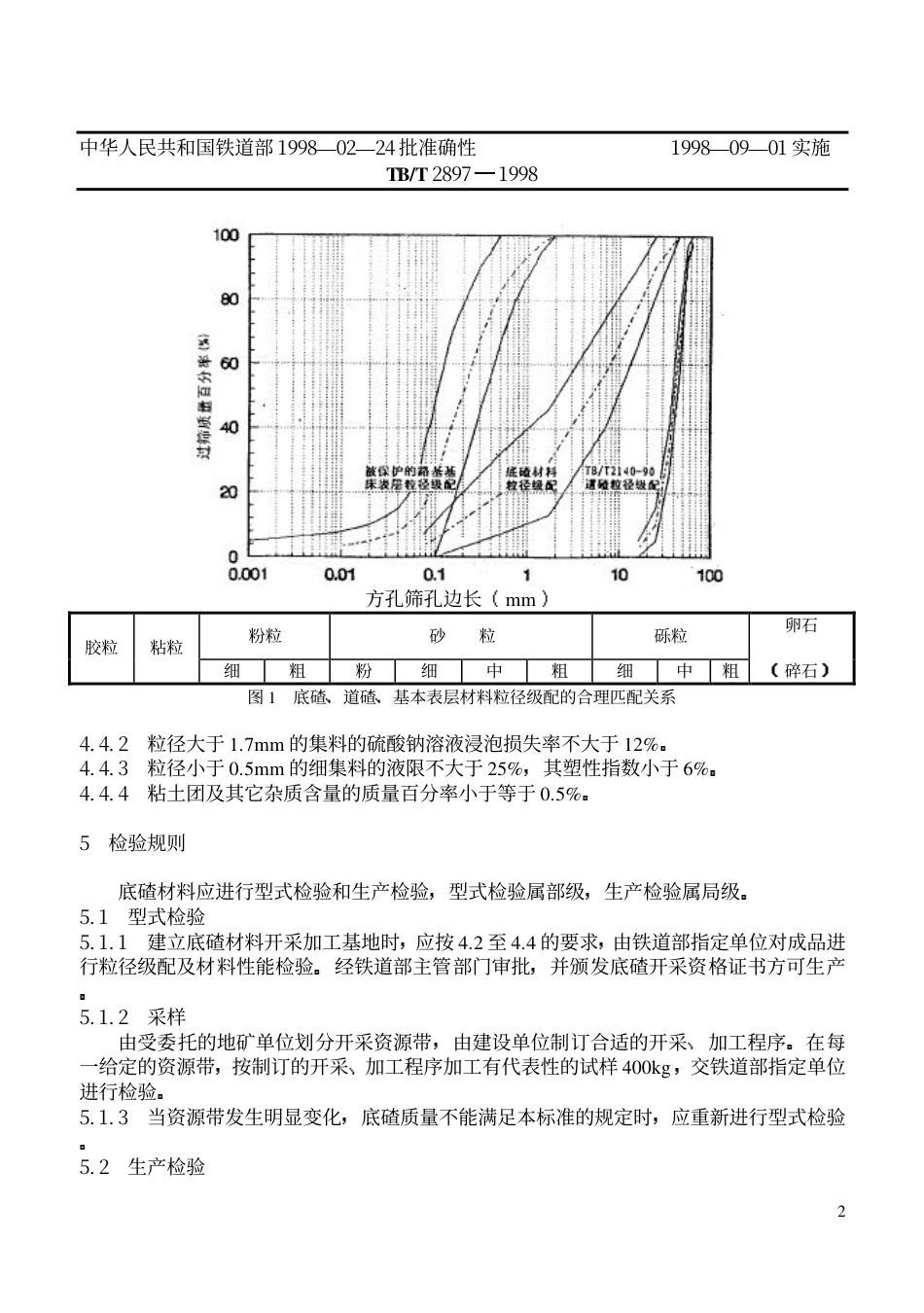

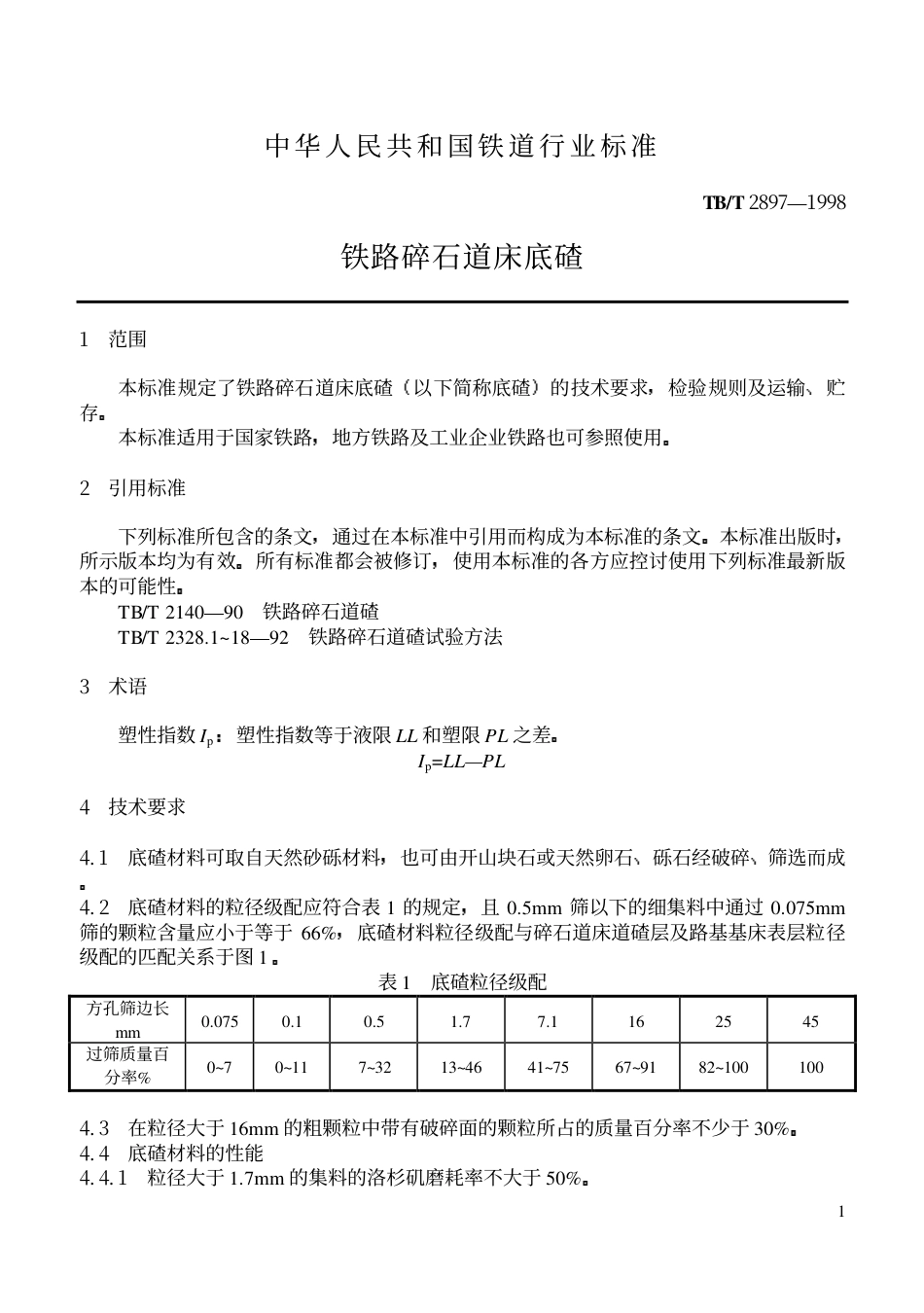

TB/T 2897—1998前 言 底碴是铁路碎石道床的重要组成部分位于碎石道床道碴层和路基基床表层之间起着传递分布列车荷载防止面碴和路基基床表层颗粒之间的相互渗透具有渗水过渡和防冻保温等作用过去我国借用前苏联的经验采用河砂作底碴由于没有材料标准即不能保障上述底碴功能的正常发挥又限制了底碴材料料源在参考美国铁路工程协会AREA底碴材料标准日本铁路基床表层JISA5001 粒径过渡砂砾层材料标准等有关标准的基础上结全我国的国情和路情制订了本标准 本标准由铁路部科学研究院铁道建筑研究所提出 本标准由铁道部标准计量研究所归口 本标准由铁道部科学研究院铁道建筑研究所负责起草 本标准主要起草人曾树谷张文升许永贤王 红刘增杰1中 华 人 民 共 和 国 铁 道 行 业 标 准TB/T 2897—1998铁路碎石道床底碴1 范围 本标准规定了铁路碎石道床底碴以下简称底碴的技术要求检验规则及运输贮存 本标准适用于国家铁路地方铁路及工业企业铁路也可参照使用2 引用标准 下列标准所包含的条文通过在本标准中引用而构成为本标准的条文本标准出版时所示版本均为有效所有标准都会被修订使用本标准的各方应控讨使用下列标准最新版本的可能性 TB/T 2140—90 铁路碎石道碴 TB/T 2328.1~18—92 铁路碎石道碴试验方法3 术语 塑性指数 Ip塑性指数等于液限 LL 和塑限 PL 之差Ip=LL—PL4 技术要求4. 1 底碴材料可取自天然砂砾材料也可由开山块石或天然卵石砾石经破碎筛选而成4. 2 底碴材料的粒径级配应符合表 1 的规定且 0.5mm 筛以下的细集料中通过 0.075mm筛的颗粒含量应小于等于 66%底碴材料粒径级配与碎石道床道碴层及路基基床表层粒径级配的匹配关系于图 1表 1 底碴粒径级配方孔筛边长mm0.0750.10.51.77.1162545过筛质量百分率%0~70~117~3213~4641~7567~9182~1001004. 3 在粒径大于 16mm 的粗颗粒中带有破碎面的颗粒所占的质量百分率不少于 30%4. 4 底碴材料的性能4. 4. 1 粒径大于 1.7mm 的集料的洛杉矶磨耗率不大于 50%2中华人民共和国铁道部 1998—02—24 批准确性 1998—09—01 实施TB/T 28971998方孔筛孔边长mm胶粒粘粒粉粒砂 粒砾粒卵石细粗粉细中粗细中粗碎石图 1 底碴道碴基本表层材料粒径级配的合理匹配关系4. 4. 2 粒径大于 1.7mm 的集料的硫酸钠溶液浸泡损失率不大于 12%4. 4. 3 粒径小于 0.5mm 的细集料的液限不大于 25%其塑性指数小于 6%4. 4. 4 粘土团及其它杂质含量的质量百分率小于等于 0.5%5 检验规则 底碴材料应进行型式检验和生产检验型式检验属部级生产检验属局级5. 1 型式检验5. 1. 1 建立底碴材料开采加工基地时 应按 4.2 至 4.4 的要求 由铁道部指定单位对成品进行粒径级配及材料性能检验经铁道部主管部门审批并颁发底碴开采资格证书方可生产5. 1. 2 采样 由受委托的地矿单位划分开采资源带由建设单位制订合适的开采加工程序在每一给定的资源带按制订的开采加工程序加工有代表性的试样 400kg交铁道部指定单位进行检验5. 1. 3 当资源带发生明显变化底碴质量不能满足本标准的规定时应重新进行型式检验5. 2 生产检验35. 2. 2 生产单位按 4.2 至 4.4 的要求 每生产底碴 4104m3 进行一次检验 年产量少于 4104m3 时也应每年进行一次检验5. 2. 2 采样 底碴材料样品从成品出料口或成品运输带上提取有间隔地取四个子样每个子样重TB/T 28971998约 100kg合计 400kg送检验部门检验5. 2. 3 底碴材料粒径级配及粘土团含量指标除每周检验一次外每生产工班应通过目测进行监视如发现问题应及时检验和处理监视和检验结果均应填入生产日记作为填发产品合格证的依据5. 2. 4 底碴材料产品的交付以一昼夜装运同一产品交付同一用户的底碴算一批每批必须有生产场质量检查员签发的合格证5. 3 试验方法5. 3. 1 洛杉矶磨耗率试验 按 TB/T 2328.15. 3. 2 硫酸钠溶液浸泡损失率试验 按 TB/T 2328.105. 3. 3 液限及塑性指数试验 按 TB/T 2328.8 及 TB/T 2328.95. 3. 4 粒土团及其它杂质含量试验 按 TB/T 2328.175. 3. 5 .
