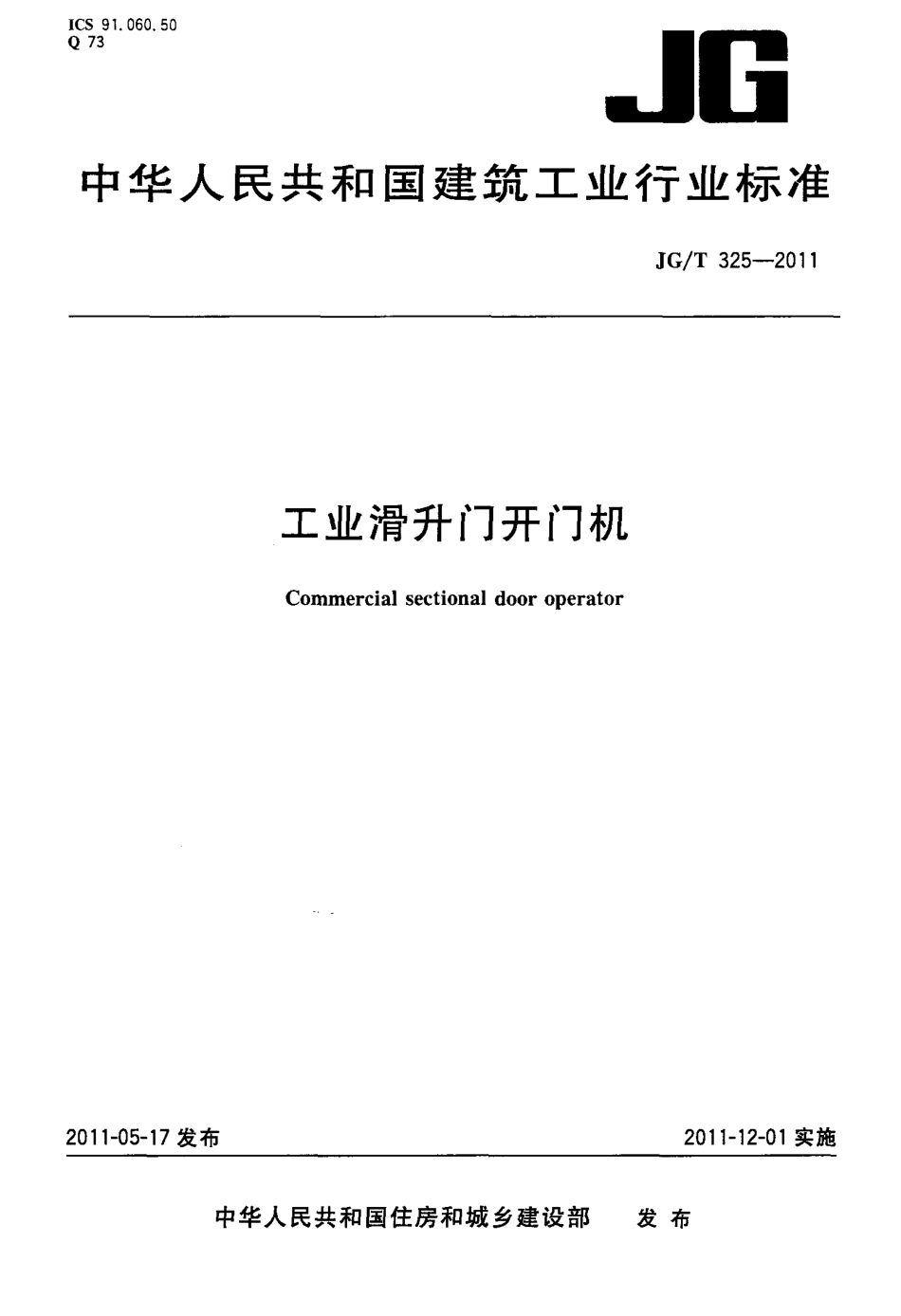

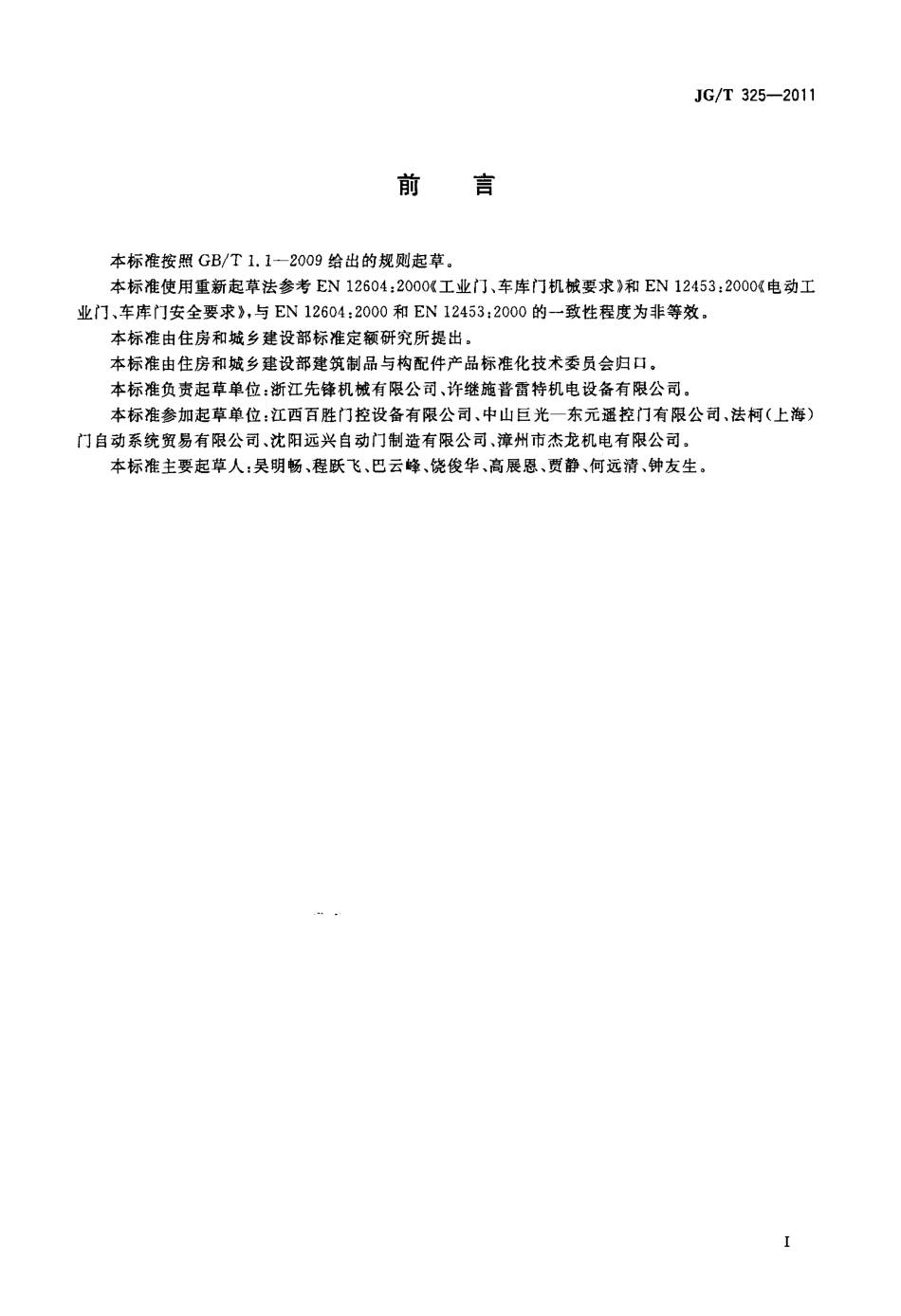

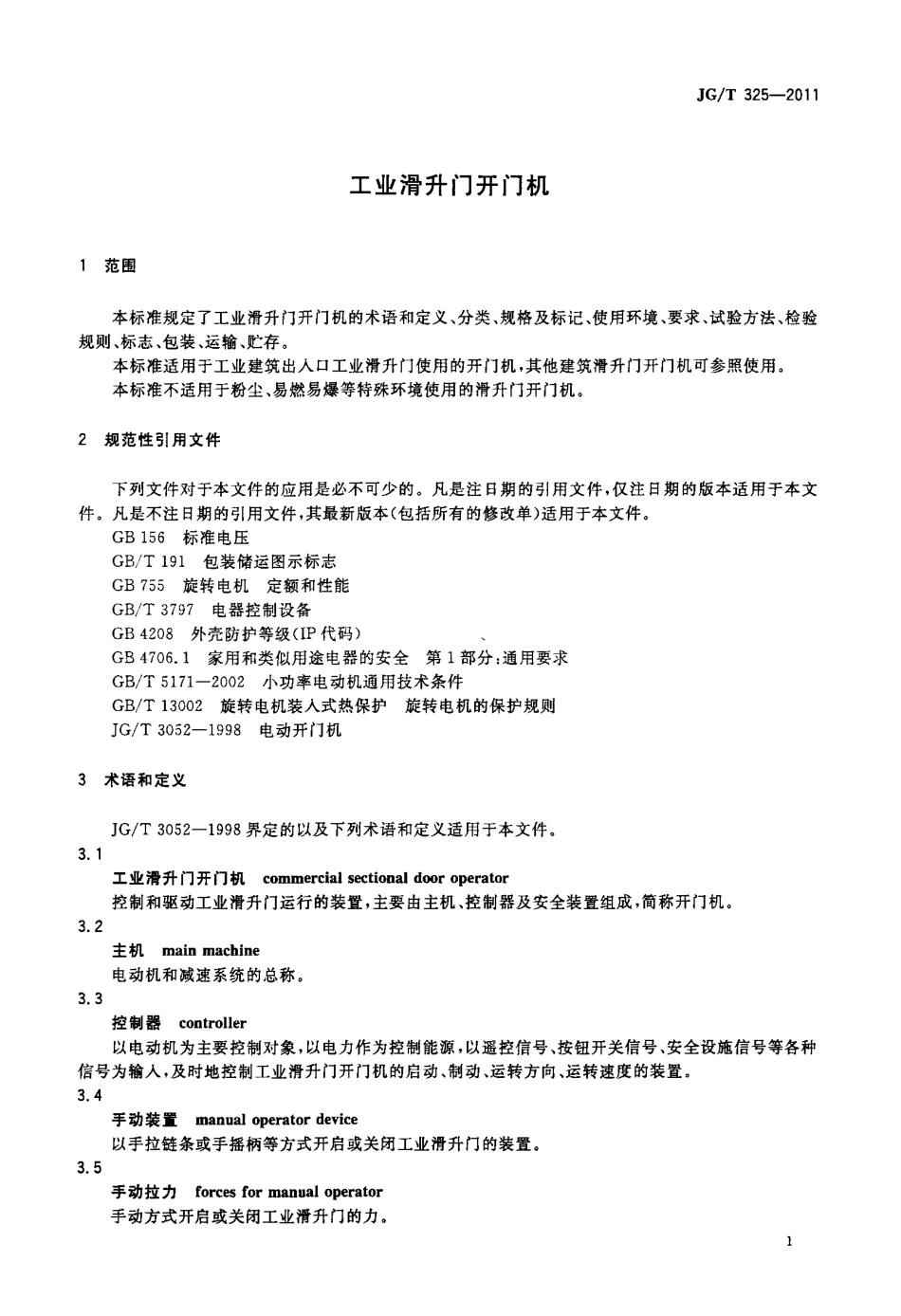

ICS 91．060．50Q 73中华人民 共和JB国建筑工业行业标准JG／T 325—20 11201 1- 05- 17发布工业滑升门开门机Commerci alsecti onal door operat or201 1- 12- 01实施中华人民共和国住房和城乡建设部发布前言JG／T 325—2011本标准按照GB／T 1．1—2009给出的规则起草。本标准使用重新起草法参考EN 12604：2000{工业门、车库门机械要求》和EN 12453：2000{电动工业门、车库门安全要求》，与EN 12604：2000和EN 12453：2000的一致性程度为非等效。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：浙江先锋机械有限公司、许继施普雷特机电设备有限公司。本标准参加起草单位：江西百胜门控设备有限公司、中山巨光东元遥控门有限公司、法柯(上海)门自动系统贸易有限公司、沈阳远兴自动门制造有限公司、漳州市杰龙机电有限公司。本标准主要起草人：吴明畅、程跃飞、巴云峰、饶俊华、高展恩、贾静、何远清、钟友生。1范围工业滑升门开门机JG／T 325—2011本标准规定了工业滑升门开门机的术语和定义、分类、规格及标记、使用环境、要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于工业建筑出入口工业滑升门使用的开门机，其他建筑滑升门开门机可参照使用。本标准不适用于粉尘、易燃易爆等特殊环境使用的滑升门开门机。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GBl 56标准电压GB／T 19l 包装储运图示标志GB 755旋转电机定额和性能GB／T 3797电器控制设备GB 4208外壳防护等级( 1P代码)、GB 4706．1家用和类似用途电器的安全第1部分：通用要求GB／T 5l 71- - 2002小功率电动机通用技术条件GB／T 13002旋转电机装入式热保护旋转电机的保护规则JG／T 3052- - 1998电动开门机3术语和定义JG／T3052- - 1998界定的以及下列术语和定义适用于本文件。3．1工业滑升门开门机commerci alsecti onal door operat or控制和驱动工业滑升门运行的装置，主要由主机、控制器及安全装置组成，简称开门机。3．2主机mai n machi ne电动机和减速系统的总称。3．3控制器control l er以电动机为主要控制对象，以电力作为控制能源，以遥控信号、按钮开关信号、安全设施信号等各种信号为输入，及时地控制工业滑升门开门机的启动、制动、运转方向、运转速度的装置。3．4手动装置manualoperat or devi ce以手拉链条或手摇柄等方式开启或关闭工业滑升门的装置。3．5手动拉力forces for manual operat or手动方式开启或关闭工业滑升门的力。1JG／T 325—20113．6超越行程overrun di stance从控制器接到停止信号开始，到门体完全停稳为止门体所滑行的距离。3．7手动／电动互锁开关i nterl ocki ng swi t ch手动与电动模式之间的转换互锁开关。3．8机械急停装置emergency stop equi pment防止门体坠落的装置。3．9侧置安装方式shaft dri ve mode主机安装在门体一侧，其输出轴直接套装到驱动轴或通过链条等方式将扭矩传递到驱动轴或门体上的安装方式。3．10中置安装方式trol l ey track dri ve mode主机直接套装到驱动导轨的安装方式。4分类、规格及标记4．1分类4．1．1开门机按所使用电源电压、安装方式进行分类。4．I．2开门机按使用电源分类。开门机采用单相220 V 50 Hz电源供电时代号为D，采用三栝380 V50 Hz电源供电时，代号为S。4．1．3开门机采用侧置安装方式时代号为C，采用中置安装方式时代号为z。4．2规格4．2．1开门机的规格用其额定输出扭矩和输出轴直径表示。4．2．2当开门机额定输出扭矩小于等于50N· rfi 时，宜选用5的整数倍标定；当输出扭矩大于50N· m时，宜选用10的整数倍标定。4．2．3输出轴直径应按选定材料规格标定。4．3标记．．开门机标记由开门机代号(GKH)(其中G：工业，K：开门机，H：滑升门)、安装方式、使用电源、额定输出扭矩和输出轴直径等组成，其标记.
