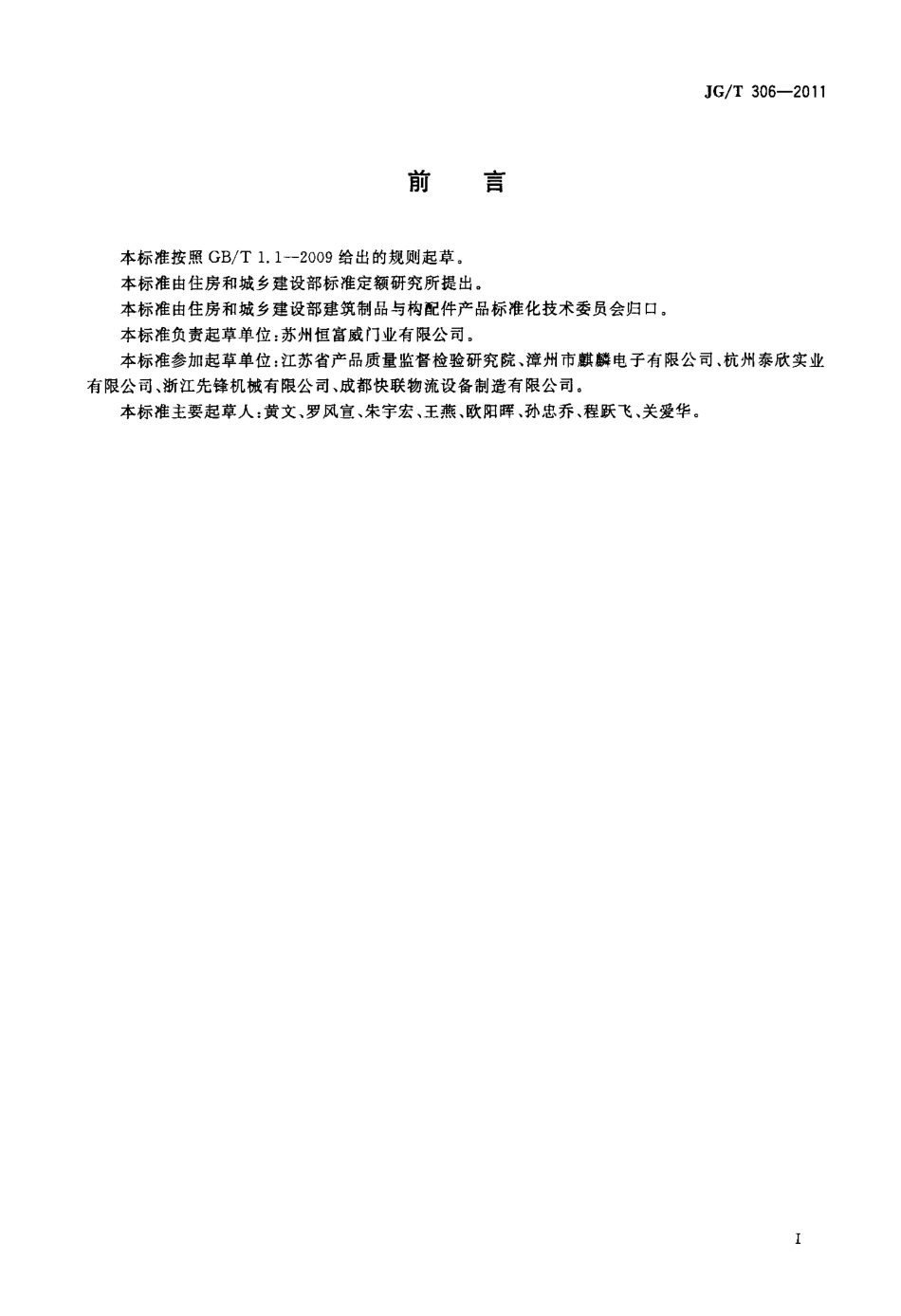

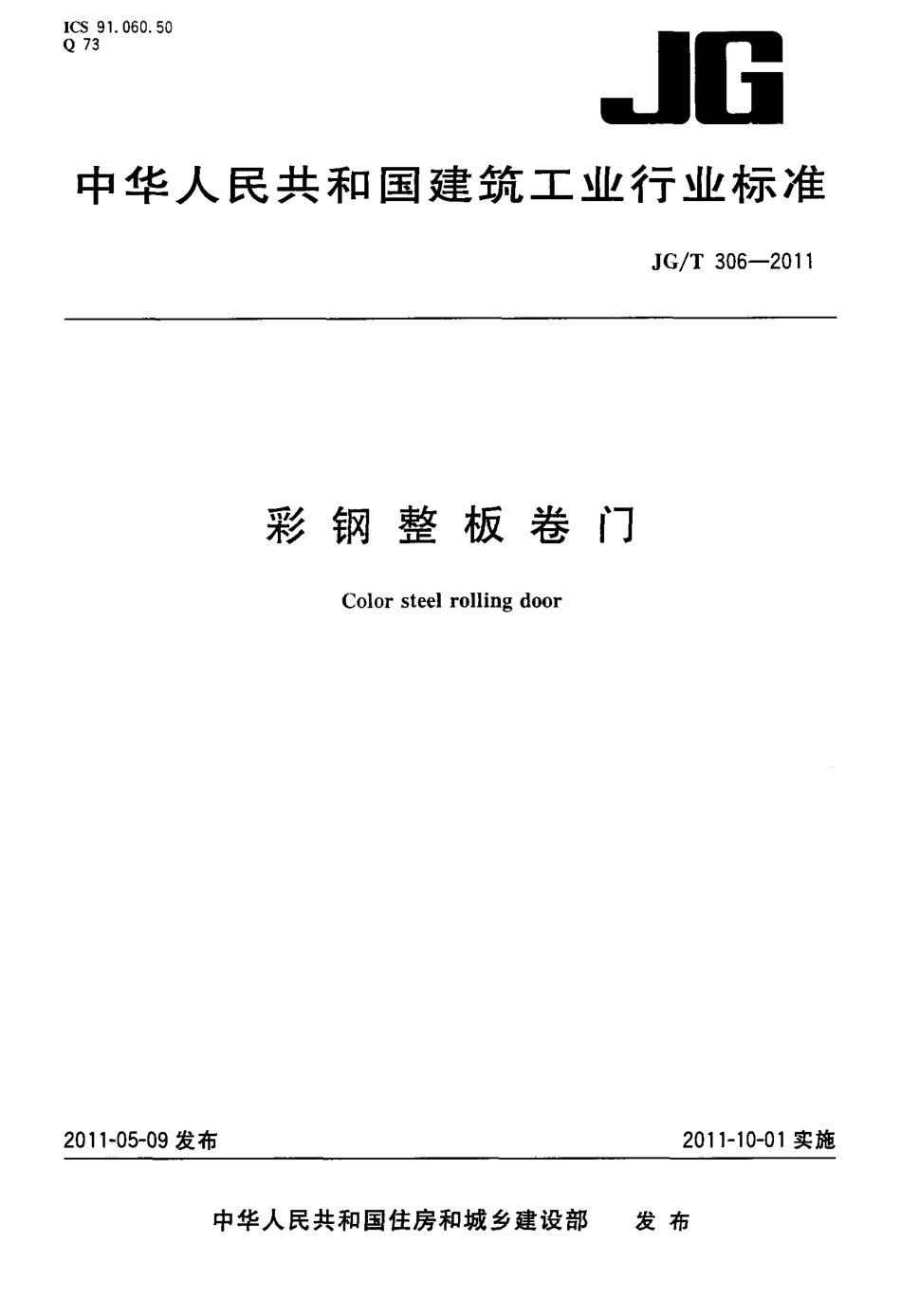

ICS91．060．50Q73中华人民 共和JB国建筑工业行业标准JG／T 306—20112011—05- 09发布彩钢整板卷门Col or steel rol l i ng door2011—10- 01实施中华人民共和国住房和城乡建设部发布刖罱JG／T 306—20 11本标准按照GB／T I．1—2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：苏州恒富威门业有限公司。本标准参加起草单位：江苏省产品质量监督检验研究院、漳州市麒麟电子有限公司、杭州泰欣实业有限公司、浙江先锋机械有限公司、成都快联物流设备制造有限公司。本标准主要起草人：黄文、罗风宣、朱宇宏、王燕、欧阳晖、孙忠乔、程跃飞、关爱华。1范围彩钢整板卷门JG／V 306—20 11本标准规定了彩钢整板卷门(以下简称彩卷门)的术语和定义、分类、代号及标记、使用条件、材料、要求、试验方法、检验规则、标识、包装、运输和贮存。本标准适用于工业与民用建筑用彩钢整板卷门。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T 191包装储运图示标志GB／T 708冷轧钢板和钢带的尺寸、外形、重量及允许偏差GB／T 1019家用和类似用途电器包装通则GB／T 1239．3—2009冷卷圆柱螺旋弹簧技术条件第3部分：扭转弹簧GB／T 4357碳素弹簧钢丝GB 4706．1家用和类似用途电器的安全第1部分：通用要求GB 5237．12008铝合金建筑型材第1部分：基材GB 5237．22008铝合金建筑型材第2部分：阳极氧化、着色型材GB／T 5823建筑门窗术语GB／T 7106- - 2008建筑外门窗气密、水密、抗风压性能分级及检测方法GB／T 8163输送流体用无缝钢管GB／T 9969工业产品使用说明书总则GB／T 12754彩色涂层钢板及钢带GB／T 13306标牌GB／T 17626．4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB／T 17626．12电磁兼容试验和测量技术振荡波抗扰度试验3术语和定义GB／T 5823界定的以及下列术语和定义适用于本文件。3．1彩钢整板卷门col or steel rol l i ng doer由门扇、平衡系统、卷门开门机、导轨等组成，采用彩色涂层钢板作门板，用电动或手动方式使整体门扇沿导轨运动并围绕卷轮卷起的门。3．2门板wheel deer secti on彩色涂层钢板经轧制成型设备加工，形成凹凸槽形并两边带有上下勾边的板。】JG／T 306～20 113．33．43．53．63．73．83．9门扇door secti on由多块门板经上下勾边相互咬合后压紧刚性连接而成的整板门扇。平衡系统turbal ance system由中轴、卷轮、扭簧等零件组合而成，用于平衡门扇重量的系统。卷轮roJl wheal门扇与平衡系统连接的圆轮，彩卷门开启时，整板门扇缠绕在该轮上。卷门开门机rol l opener由控制系统、电动机、传动机构等部件组成，控制和驱动彩卷门运行的电动装置。限位装置l i mi t devi ce在设计给定的位置上停止门扇运动的装置安装支架fastener在门洞安装位置上固定彩卷门的支撑构件。防挤压保护系统protecti on system防止彩卷门在运动时挤压人或物体的保护系统，4分类、代号及标记4．1分类及代号4．1．1按启闭形式可分为：a)人力手动启闭，代号为S；b)电动开门机启闭代号为D。4．1．2安装方式参见附录A可分为：a)安装在洞口外侧的外装方式，代号为w；b)安装在洞口内侧的内装方式，代号为N；c)安装在洞口中间的中装方式，代号为z；d)内装和中装组合的内中装方式，代号为NZ；e)外装和中装组合的外中装方式，代号为WZ。4．1．3门洞尺寸规格按附录B的规定分类，其类型及代号应符合表1的规定。袭1门洞尺寸规格及代号规格类型代号门洞尺寸车库类CK门洞宽度不应大于3 000 mm，高度不应大于2 700 mm商业类SY门洞宽度应大于3 000 mm且不应大于3 600 mm，高度应大于2 700 mm且不应大于3 900 mm工业类GY门洞宽度应大于3 600 mm且不应大于6 000 mm，高度应大于3 900 mm且不应大于5 000 mm2JG／T 306—20114．2标记4．2．1组成方式标记组成方式：彩卷门代.
