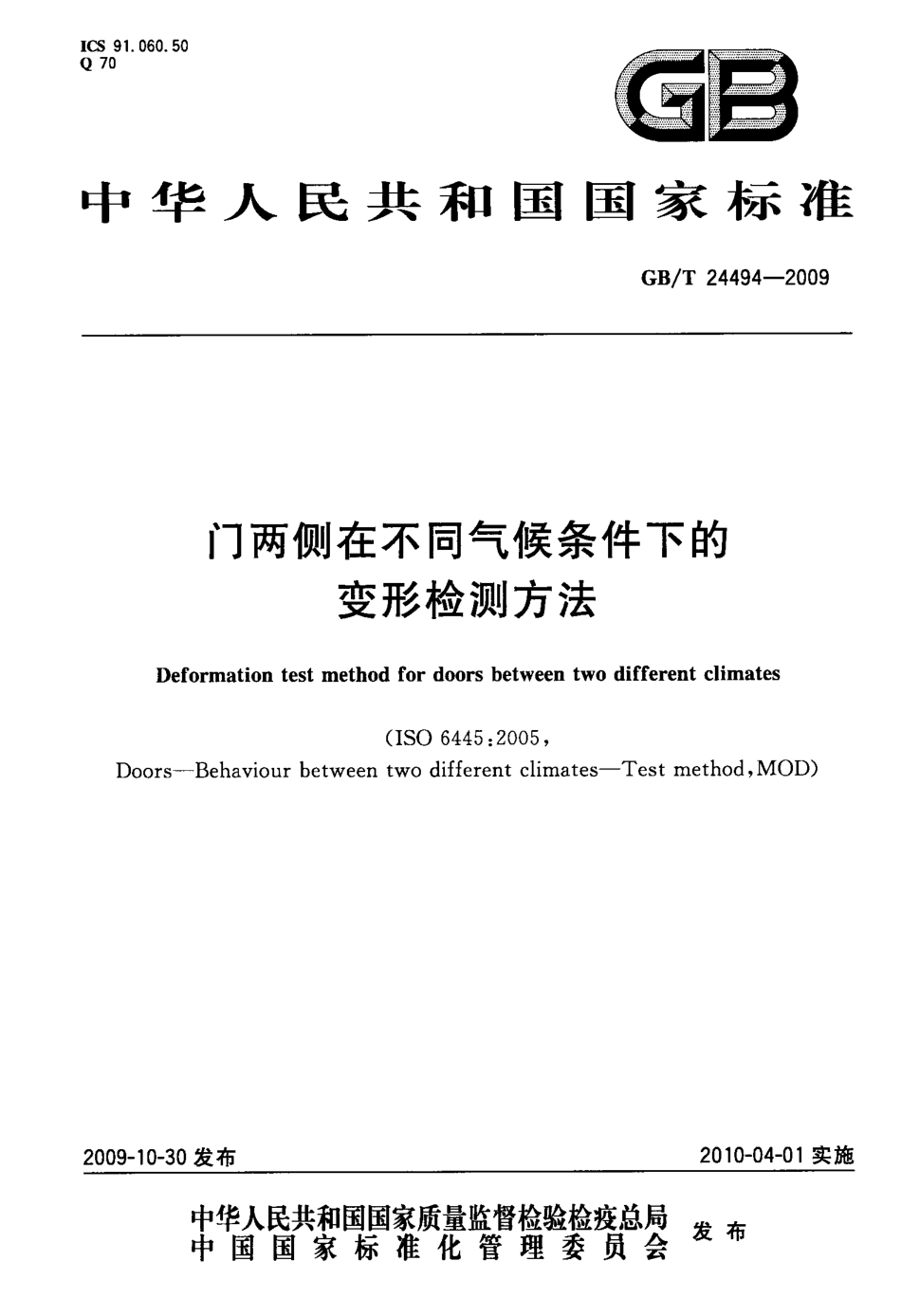

ICS 91．060．50Q70a目中华人民共和国国家标准GB／T 24494- - 2009门两侧在不同气候条件下的变形检测方法Deformat i on test met hod for doors bet ween t wo di fferent cl i mates( IS0 6445：2005，Doors- - Behavi our bet ween t wo di fferent cl i mates- - Test met hod，MOD)2009—1 0—30发布2010一04—01实施宰瞀髁鬻瓣警麟瞥鐾发布中国国家标准化管理委员会“”。刖置GB／T 24494- - 2009本标准修改采用ISO 6445：2005(E)《门在不同气候条件下的性能检测方法》(英文版)。本标准根据IsO6445：2005(E)重新起草。根据我国国情，本标准在采用国际标准ISO 6445：2005(E)时进行了部分修改，主要修改内容如下：——根据我国标准编写规定，在第i 章中增加了“本标准规定了⋯⋯”一段；——IsO 6445：2005(E)第2章引用了ISO 9379标准，本标准中启闭力检测方法引用GB／T 9158《建筑用窗承受机械力的检测方法》；——增加了检测气候d1，以满足我国不同地区的气候条件。为方便使用，本标准还做了如下编辑性修改：——删除国际标准的前言；——“本国际标准”一词改为“本标准”；——用小数点“．”代替作为小数点的逗号“，”。本标准的附录A～附录F均为资料性附录。本标准由中华人民共和国住房和城乡建设部提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：中国建筑科学研究院、中国建筑标准设计研究院。本标准参加起草单位：广东省建筑科学研究院、上海市建筑科学研究院有限公司、河南省建筑科学研究院、广东省东莞市坚朗五金制品有限公司、福建省南平铝业有限公司、优铝胜门窗科技(上海)有限公司。本标准主要起草人：王洪涛、刘会涛、庄国伟、谭上飞、张士翔、徐勤、刘新生、杜万明、谢光宇、江裕生。1范围门两侧在不同气候条件下的变形检测方法GB／T 24494- - 2009本标准规定了门扇和整档门内外两侧处于不同气候条件时的变形检测方法的术语和定义、检测原理、仪器与设备、检测准备、检测方法及精度要求、检测条件、检测步骤和检测报告。本标准适用于门扇和整档门内外两侧处于不同气候条件时的变形检测方法。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T 5823建筑门窗术语GB／T 7106建筑外门窗气密、水密、抗风压性能分级及检测方法GB／T 9158建筑用窗承受机械力的检测方法GB／T 22636门扇尺寸、直角度和平面度检测方法( GB／T 22636- - 2008，ISO 6442：2005，Door1eaves—General and l ocal fl atness- - Measurement met hod；IS0 6443：2005，Door l eaves——Method formeasurement of hei ght，wi dth，thi ckness and Squareness，MOD)3术语和定义GB／T 5823确立的以及下列术语和定义适用于本标准。3．1第一面／第二面face 1／face 2门的两个面(第一面／第二面)相对于不同气候环境的方向由本标准6．1确定。3．2弯曲度bow根据GB／T 22636规定的方法对门扇较长边测量得到的整体弯曲平面度。相对于门扇的方向，它可是正值也可是负值。见图1。1——第一面；2——第二面；3——负弯曲度4——正弯曲度5——基准线。图1正、负弯曲度的定义GB／T 24494- - 20094检测原理将门的两个面置于两种不同的气候环境之中持续一段时间，测量门纵向锁闭边在检测各阶段的最终弯曲度。必要时，检测门在变形状态下的开启力和气密性能。5仪器与设备5．1基本设备检测设备至少由以下部分组成：a)可维持门的低温侧需要的气候条件并可在允许范围内调整的低温气候箱或围护体；b)可维持门的高温侧需要的气候条件并可在允许范围内调整的高温气候箱或围护体；c)支撑门的刚性框架。它应有足够的刚度，当受到门扇传到门框上的力时，刚性框架不应产生显著扭曲变形；d)门的弯曲度测量装置；e)门的启闭力测量装置。该.
