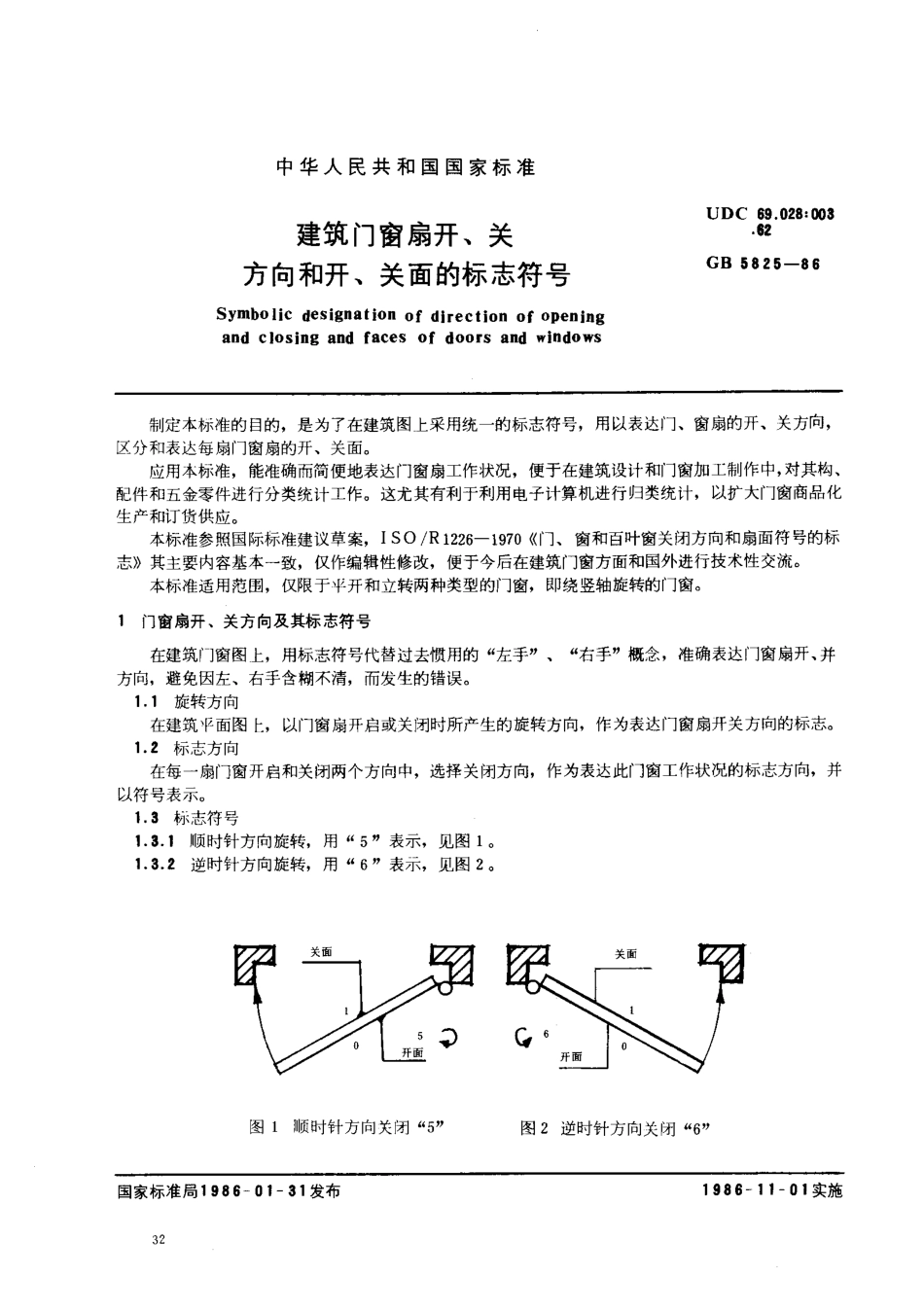

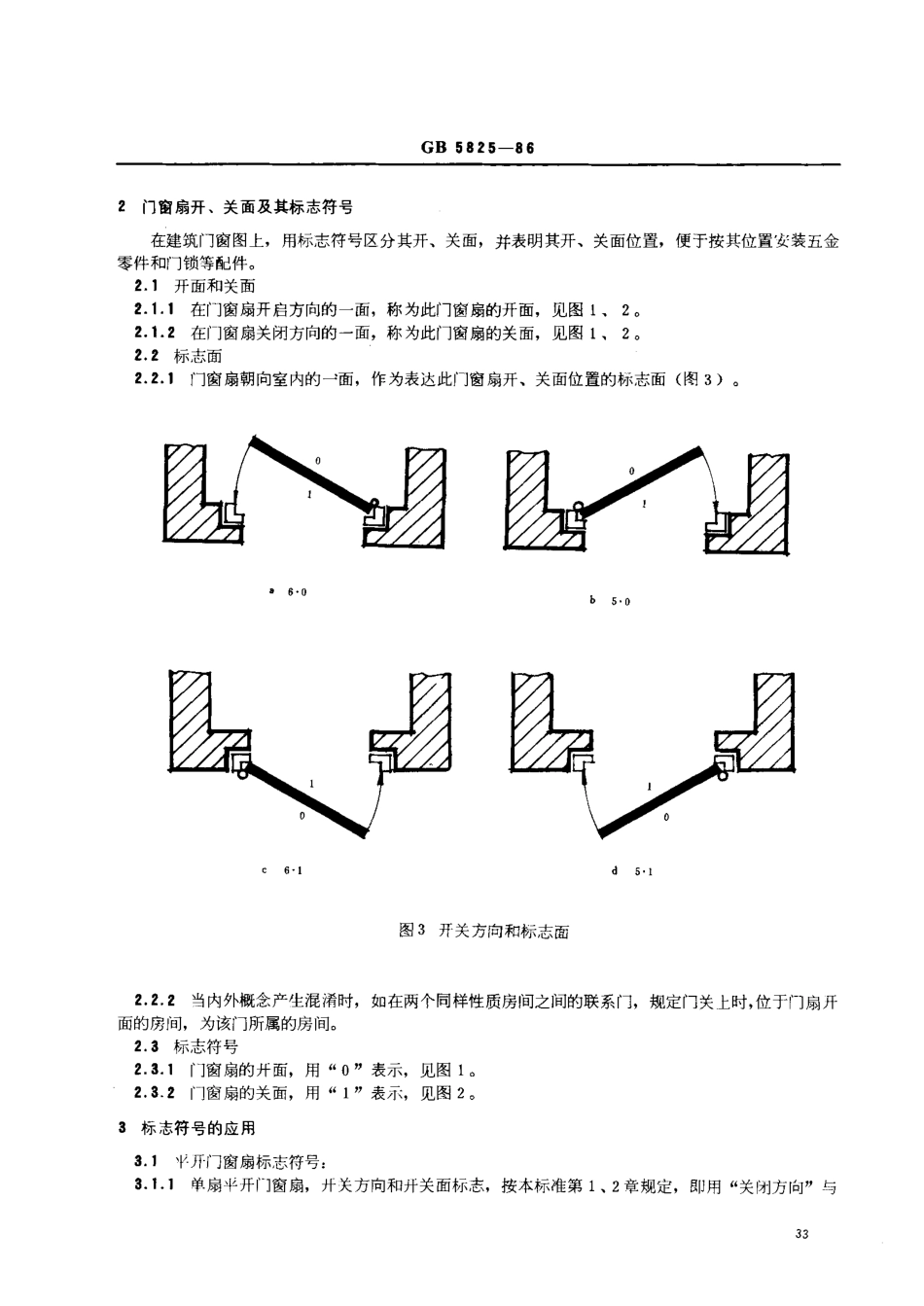

中华人民共和国国家标准建筑门窗扇开、关U D C 69.028:的3 S 2方向和开、关面的标志符号G B 5 8 25-8 6S ymbolic designation of direction of openingand c losing and faces of doors and windows 制定本标准的目的，是为了在建筑图上采用统一的标志符号，用以表达门、窗扇的开、关方向，区分和表达每扇门窗扇的开、关面。 应用本标准，能准确而简便地表达门窗扇工作状况，便于在建筑设计和门窗加S 制作中，对其构、配件和五金零件进行分类统计工作。这尤其有利于利用电子计算机进行归类统计，以扩大门窗商品化生产和订货供应。 本标准参照国际标准建议草案，I S 0 /R 1226- 1970 《门、窗和百叶窗关闭方向和扇面符号的标志》其主要内容基本一致，仅作编辑性修改，便于今后在建筑门窗方面和国外进行技术性交流。 本标准适用范围，仅限于平开和立转两种类型的门窗，即绕竖轴旋转的门窗。1 门窗扇开、关方向及其标志符号 在建筑门窗图上，用标志符号代替过去惯用的 “左手”、 “右手”概念，准确表达门窗扇开、并方向，避免因左、右手含糊不清，而发生的错误。 1.1 旋转方向 在建筑‘f' 面图 卜，以门窗扇开启或关闭时所产生的旋转方向，作为表达门窗扇开关方向的标志。 1.2标志方向 在每一扇门窗开启和关闭两个方向中，选择关闭方向，作为表达此门窗工作状况的标志方向，并以符号表示。 1.3标志符号玩趴1 . 3 . 11 . 3 . 2顺时针方向旋转，逆时针方向旋转， ::::表示，表 不 ，见图见图用用图 1 顺时针方向关闭 “5"图 2 逆时针方向关闭 “6"国家标准局1986一01- 31发布1986一1 卜 0 1实施G B 5 8 2 5 -8 62 门窗扇开、关面及其标志符号 在建筑门窗图上，用标志符号区分其开、关面，并表明其开、关面位置，便于按其位置安装五金零件和门锁等配件。 2.1 开面和关面 2.1.1 在门窗扇开启方向的一面，称为此门窗扇的开面，见图 1 、2。 2.1.2 在门窗扇关闭方向的一面，称为此门窗扇的关面，见图 1 , 20 2.2 标志面 2.2.1门窗扇朝向室内的公面，作为表达此门窗扇开、关面位置的标志面 (图 3 ) 。.5 . n6 5 "oc 6 . 1d 5 . 1图3 开关方向和标志面2.2.2 当内外概念产生混淆时，如在两个同样性质房间之间的联系门，规定门关上时，位于门扇开面的房间，为该门所属的房间。标志符号“0 ”表示，见图 1“1 ”表示，见图 2用用:一:.，2 . 3 . 2门窗扇的开面，门窗扇的关面，3标志符号的应用3.1平开门窗扇标志符号3.1.1 单扇平开门窗扇，开关方向和开关面标志，按本标准第 1、2章规定，即用 “关闭方向”与G B 5 8 2 5 -8 6“标志而”两个标志符号43 . 1 . 23 . 2 多扇\l 月丫J窗扇，应分别按每个单扇表,1 0转门，"Y转窗标志符号:2. 1 车轩砰口众转窗的少「关方向，按本标准第 1章 和第3 章规定表7}，见图 4 、图502.2转门和1l.转窗的)I关面，由于门窗扇开关时，部分扇朝内，部分扇朝外，难以区分开关面。故此类门窗不分)「关面，即5 与5.0和5.1相同，6 与6.0和6.1相同，见图4 、图5。5 二5 . 0 二5 . 1 图 46 = 6 . 0 = 6图 5根据门窗扇不同开关方向，Jl , 关面型号，编制相应的门窗及其构件、配件、五金零件、明细，U线乃民口0 表G B 5 8 2 5-8 6A例录附示( 补充件)F图为 个 建筑的平面图，按本标准规定，表达门窗扇开、关方向和开、关面标志符号。a门窗门窗房间A房间BIJ窗门窗房IH] C11; f}3] D从走廊人116.0与房间B联系门5.0 (房间A与房间B之间的联系门. 为朝两个方向开启的双框门)。 个5. 1 _个6.1从走廊人116.0‘。房间A 联系门6.0 个5.1 _个6.1从走廊人曰6-0r 房li{J B 联系门6.0 个5.0 _个6.p从门)I 入[75.1tili; h]C L(X系门6.0 _个5·0 4个6.0G B 58 2 5-8 6 房间G门: 人L15.0 与房间H联系门6.0 窗: 一个5.0带百叶窗6.1 一个6.0带百叶窗5.1 房间H门: 人口5.0 窗: 一个5.0带百叶窗6.1 一个6.0带百叶窗5.1 房间I门: 人口5.0 窗:几.
