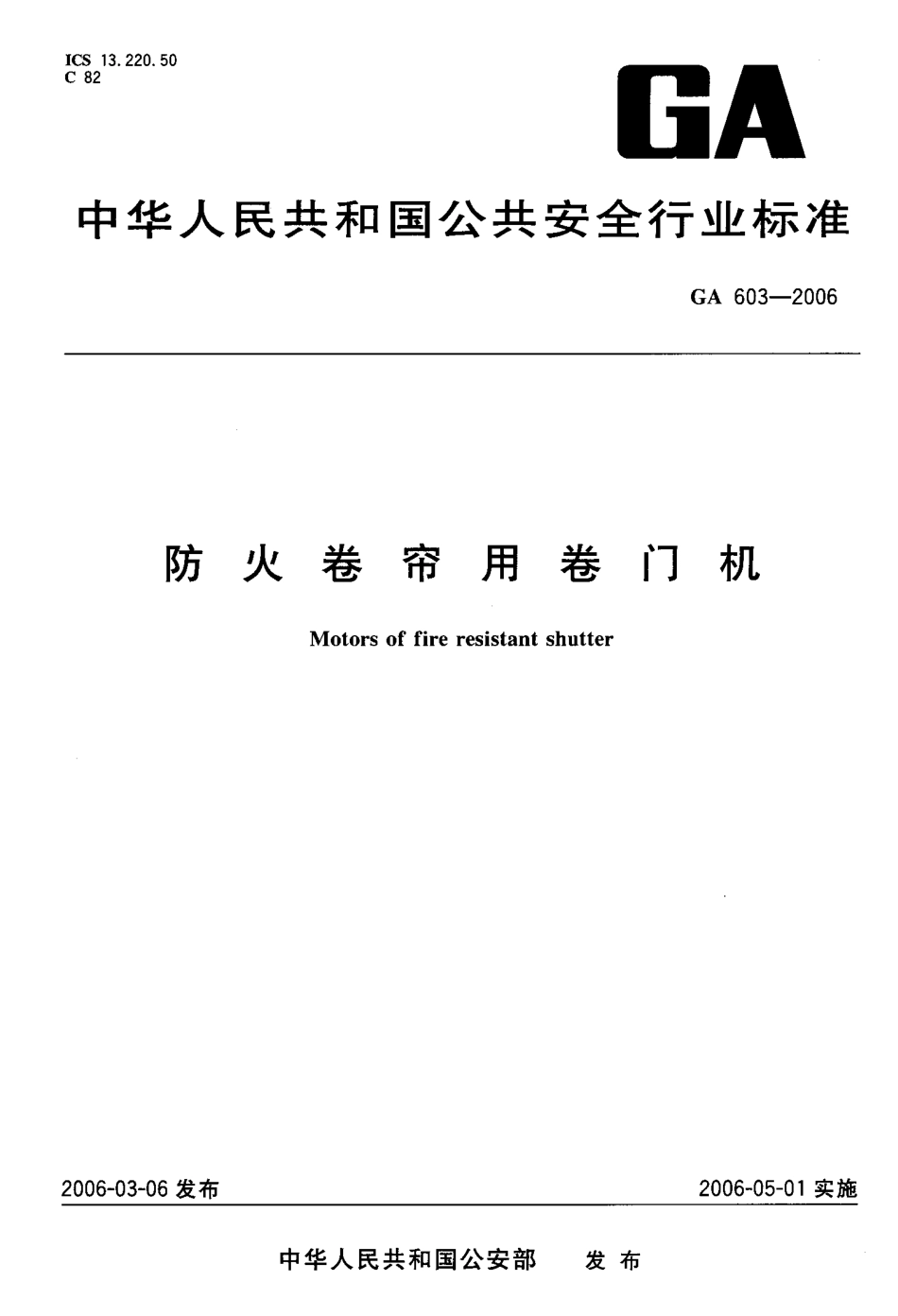

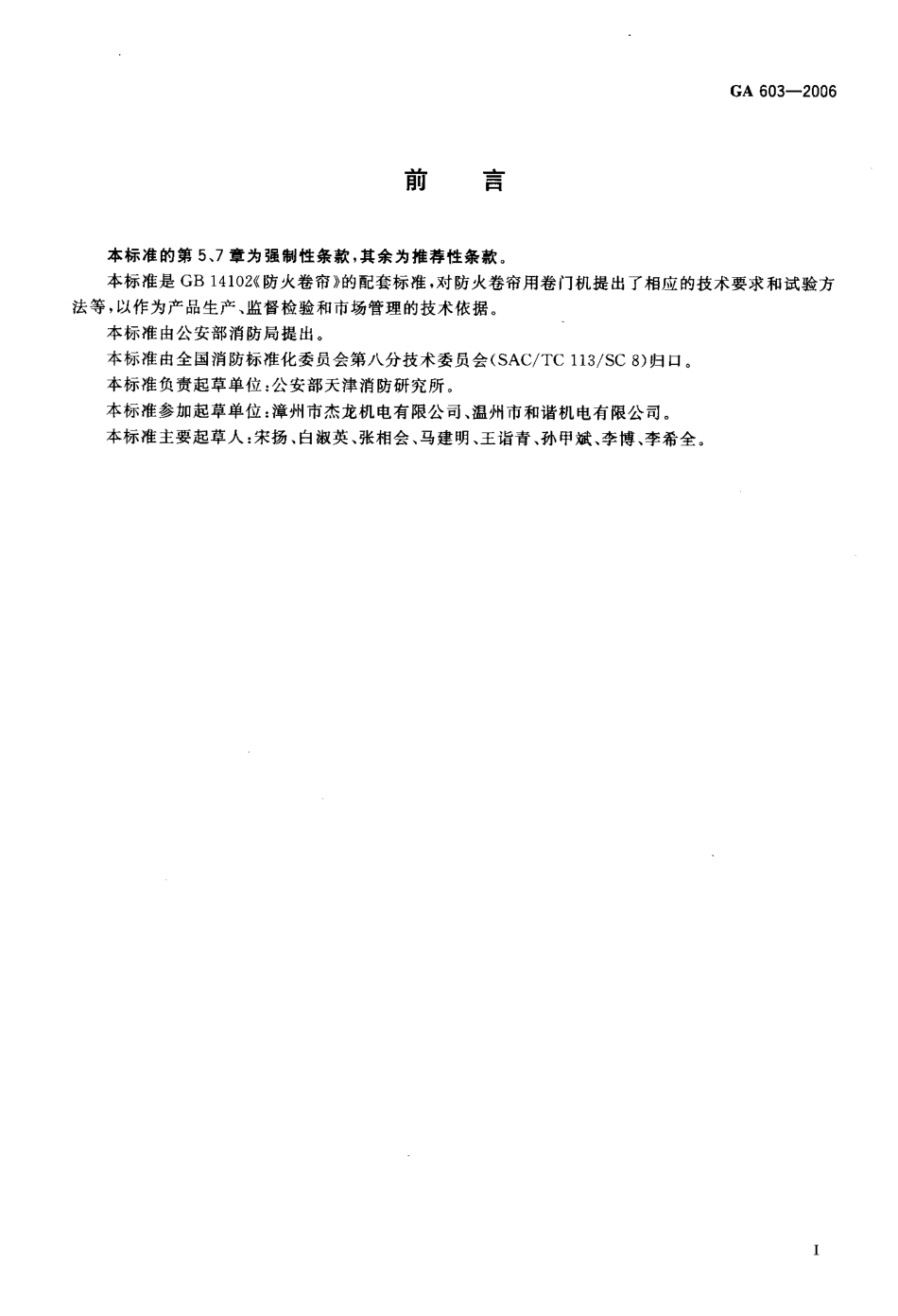

ICS 13. 220. 50C 82r中华 人 民共和 国公 共 安 全 行 业标 准G A 6 03 -2 0 0 6防火卷帘用卷门机M o to rs o f f i re r es is ta n t sh u tte r2006-03-06 发布2006-05-01 实施中华人 民共和国公安部发 布G A 6 03 -20 06前言 本标准的第5,7 章为强制性条款，其余为推荐性条款。 本标准是 GB 14102《防火卷帘》的配套标准，对防火卷帘用卷门机提出了相应的技术要求和试验方法等，以作为产品生产、监督检验和市场管理的技术依据。 本标准由公安部消防局提出。 本标准由全国消防标准化委员会第八分技术委员会(SAC/TC 113/SC S)归口。 本标准负责起草单位:公安部天津消防研究所。 本标准参加起草单位:漳州市杰龙机电有限公司、温州市和谐机电有限公司。 本标准主要起草人:宋扬 、白淑英、张相会、马建明、王诣青、孙甲斌、李博、李希全。G A 6 03 -20 06防 火 卷帘用 卷门 机范 围 本标准规定了防火卷帘用卷门机( 以下简称卷门机) 的术语和定义、要求、试验方法、检验规则、标志、包装、运输和贮存等内容。 本标准适用于防火卷帘配套使用的卷门机。2规 范 性 引 用 文 件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注 日期的引用文件，其随后所有的修改单( 不包括勘误的内容) 或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/ 丁2423.1- 2001电工电子产品环境试验第 2 部分:试验方法试验 A:低温C idt IEC60068- 2- 1 : 1990) GB/ T 2423. 2- 2001电工电子产品环境试验第 2 部分: 试验方法试验 B:高温< idt IEC60068- 2- 2: 1974) GB/ T 2423. 3- 1993电工电子产品基本环境试验规程试验 Ca:恒定湿热试验方法( eqv IEC60 06 8- 2- 3 : 19 84 ) GB 9969. 1工业产品使用说明书总则 GB/ T 10 111利用随机数殷子进行随机抽样的方法 GB/ T 1 4436工 业 产 品 保 证 文 件总 则3术 语 和 定 义 下列术语和定义适用于本标准。3 . 1 防火卷帘用卷门机Motors of fire resistant shutter 由电动机、限位器、手动操作部件等组成，与防火卷帘、防火卷帘控制器配套使用，使防火卷帘完成开启、定位、关闭功能的装置。4代号、型号4. 1代 号 卷门机的产品代号为:FJJ4. 2型 号 卷门机的型号表示为: FJJ口 口 口 一口 P- ( 口 ⋯ 口 )制造商自定义工作电源相数:1P 表示单相; 3P 表示三相额定输出转矩，N " m卷 门 机G A 60 3-2 0 06其中每个“口”代表一位字母或数字，，’( 口⋯ 口)’内的代号由制造商根据产品具体情况取舍。示例:FJJ 100-1P 表示单相工作电源，额定输出转矩为 100 N · m 的卷门机。5要 求5. 15 . 1. 15 . 1. 25 . 1. 35 . 1. 45 . 1. 5线 盒 。5 . 25 . 2 . 1外观及零部件 外壳应完整，无缺角和明显裂纹、变形 涂覆部位表面应光滑，无明显气泡、皱纹、斑点、流挂等缺陷。 零部件不应使用易燃和可燃材料制作。 手动操作部件应便于操作。 卷门机应设有接地装置和标识，电气接线端应套装耐热绝缘套管，电机出线端子应加装金属接基 本 性 能 刹 车 性 能卷门机的刹车部件应工作可靠，在下述情况下刹车滑行位移不大于表 1 中规定的相应要求。a)当卷门机静止时，刹车力应不小于 1.5 倍额定输出转矩下重物重力;b)当卷门机反转运行(即释放防火卷帘) 时，刹车力应不小于 1.2 倍额定输出转矩下重物重力。 表 1卷门机额定输 出转矩 TIN " m滑 行 位 移 / mm丁< 7502 0750 4 0006 05. 2. 2手 动 操 作 性 能 卷门机应具有手动操作功能，手动操作应灵活、可靠，启、闭防火卷帘运行时，不应出现滑行撞击现 象 。5. 2. 3电动操作性能 卷门机应具有电动启闭功能，电动操作时传动部分应运行平稳，不应出现卡滞、振动和异常声响。5. 2. 4刹.
