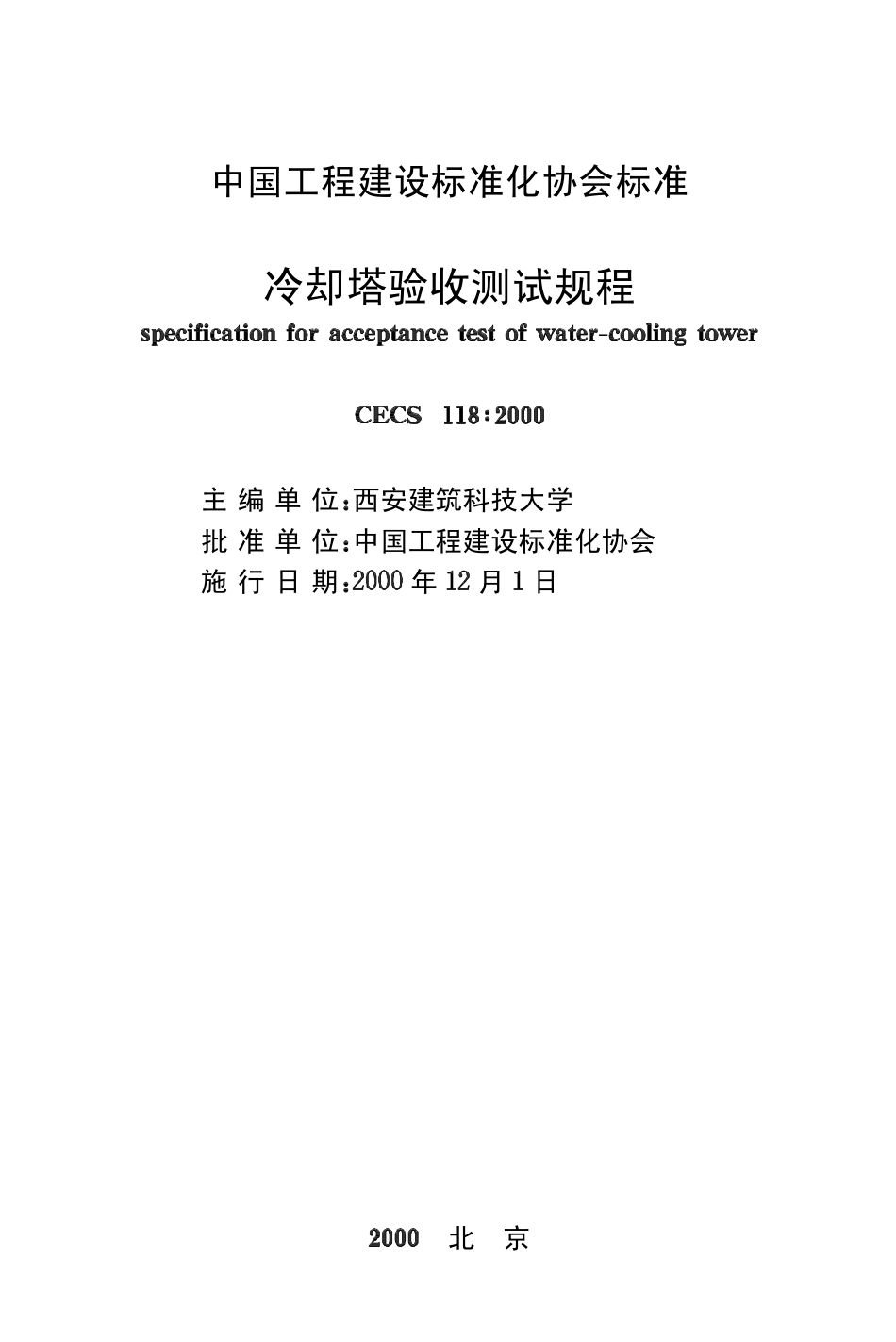

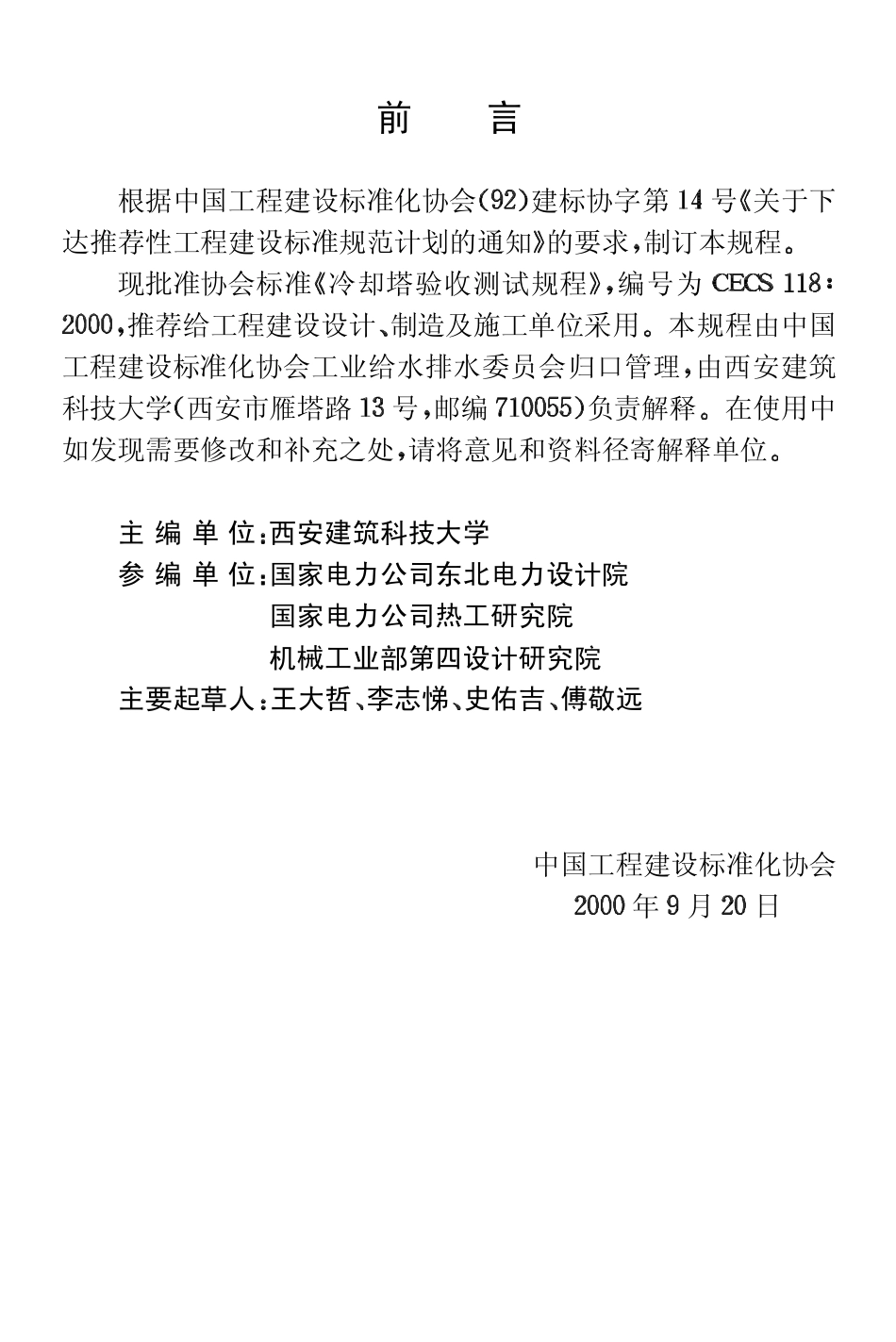

中国工程建设标准化协会标准冷却塔验收测试规程主 编 单 位 西安建筑科技大学批 准 单 位 中国工程建设标准化协会施 行 日 期年月日北京前言根据中国工程建设标准化协会建标协字第号 关于下达推荐性工程建设标准规范计划的通知 的要求 制订本规程现批准协会标准 冷却塔验收测试规程编号为推荐给工程建设设计 制造及施工单位采用本规程由中国工程建设标准化协会工业给水排水委员会归口管理 由西安建筑科技大学 西安市雁塔路号 邮编负责解释在使用中如发现需要修改和补充之处 请将意见和资料径寄解释单位主 编 单 位 西安建筑科技大学参 编 单 位 国家电力公司东北电力设计院国家电力公司热工研究院机械工业部第四设计研究院主要起草人 王大哲 李志悌 史佑吉 傅敬远中国工程建设标准化协会年月日目次总则术语 符号术语符号测试前准备测试大纲测试条件和要求测试仪表和测量方法环境风速和风向测量环境空气干湿球温度测量大气压测量进塔空气干湿球温度测量进塔水流量测量进塔水温测量出塔水温测量进塔空气流量测量补充和排污水流量和水温测量出塔空气干湿球温度测量淋水密度及冷却后水温分布测量塔内风速分布测量塔内各部分阻力及风机全压测量风机轴功率测量其它参数测量测试数据处理测试结果评价冷却水量对比法冷却水温对比法冷却能力评价小型玻璃钢冷却塔测试及评价测试报告附录冷却数近似计算公式附录关系曲线附录冷却塔评价计算例题附录噪声测试附录飘滴损失水量测试附录冷却塔验收测试常用仪表本规程用词说明总则本规程为循环水冷却塔热力性能验收测试 噪声测试和飘滴损失水量测试提供统一的程序 各项参数的测量方法及测试数据的处理方法本规程适用于湿式冷却塔安装现场的验收测试 不适用于干式冷却塔 干湿式冷却塔及喷射式冷却塔的验收测试非验收性质的冷却塔测试可参照本规程执行除本规程规定的冷却塔验收测试内容外 冷却塔验收的其他内容应按现行相关标准的规定执行冷却塔的验收测试工作应委托具有冷却塔测试能力和经验 并具有资格的独立单位承担测试单位应与冷却塔的设计 制造及运行管理单位无隶属关系冷却塔测试时 设计 制造和运行管理单位应派人参加验收测试应按以下步骤进行编写测试工作大纲作好测试前各项准备工作现场测试对测试数据进行处理分析计算编写验收测试报告术语 符号术语湿式冷却塔水和空气直接接触 同时进行热 质交换的冷却塔冷却塔群由多个机械通风冷却塔单列或多列布置而成的群或组冷却塔格冷却塔群中的一个独立单元具有单独的配水系统和风机可以单独工作冷却塔热力性能曲线冷却塔散热性能特性数与气水比的关系曲线在双对数座标纸上为一直线冷却塔工作特性曲线在设计气象参数和进出塔水温一定的条件下 由不同气水比计算出的冷却数和气水比的关系曲线在双对数座标纸上为一曲线气水比指进塔干空气质量流量与进塔冷却水质量流量之比 即淋水密度在单位淋水填料横断面积上冷却水的流量冷却能力冷却塔的散热量设计冷却能力是指在设计工况条件下塔的散热量 测试冷却能力是指在测试工况条件下塔的散热量 实测冷却能力是指将实测进塔气象参数和进出塔水温 或进塔水温和水量修正到与设计工况相同时塔的散热量冷却塔评价指标实测冷却能力与设计冷却能力之比以符号或表示环境空气干湿球温度在冷却塔上风向且不受出塔空气回流影响条件下测得的空气干湿球温度进塔空气干湿球温度包括湿空气回流和外部干扰影响在冷却塔进风口测得的空气干湿球温度飘滴损失水量在冷却塔风筒出口处以水滴形式被空气带走的水量不包括冷却塔进风口处溅出的水滴量进塔水压进塔水管中心线处的总压力包括静压 动压和以集水池上缘为基准面的位置压力风机轴功率作用在风机叶片传动轴上的功率不包括传动部分消耗的功率符号进塔水流量水温水温差补充水流量补充水水温排污水流量排污水水温空气干球温度空气湿球温度空气相对湿度大气压进塔空气流量风机轴功率塔进水压力淋水密度单位面积空气质量流量气水比焓差以焓差为动力的容积散热系数淋水填料深度淋水填料高度淋水填料体积出塔水温滞后测定时间集水池水体积水的密度空气密度空气比容水的比热热平.
