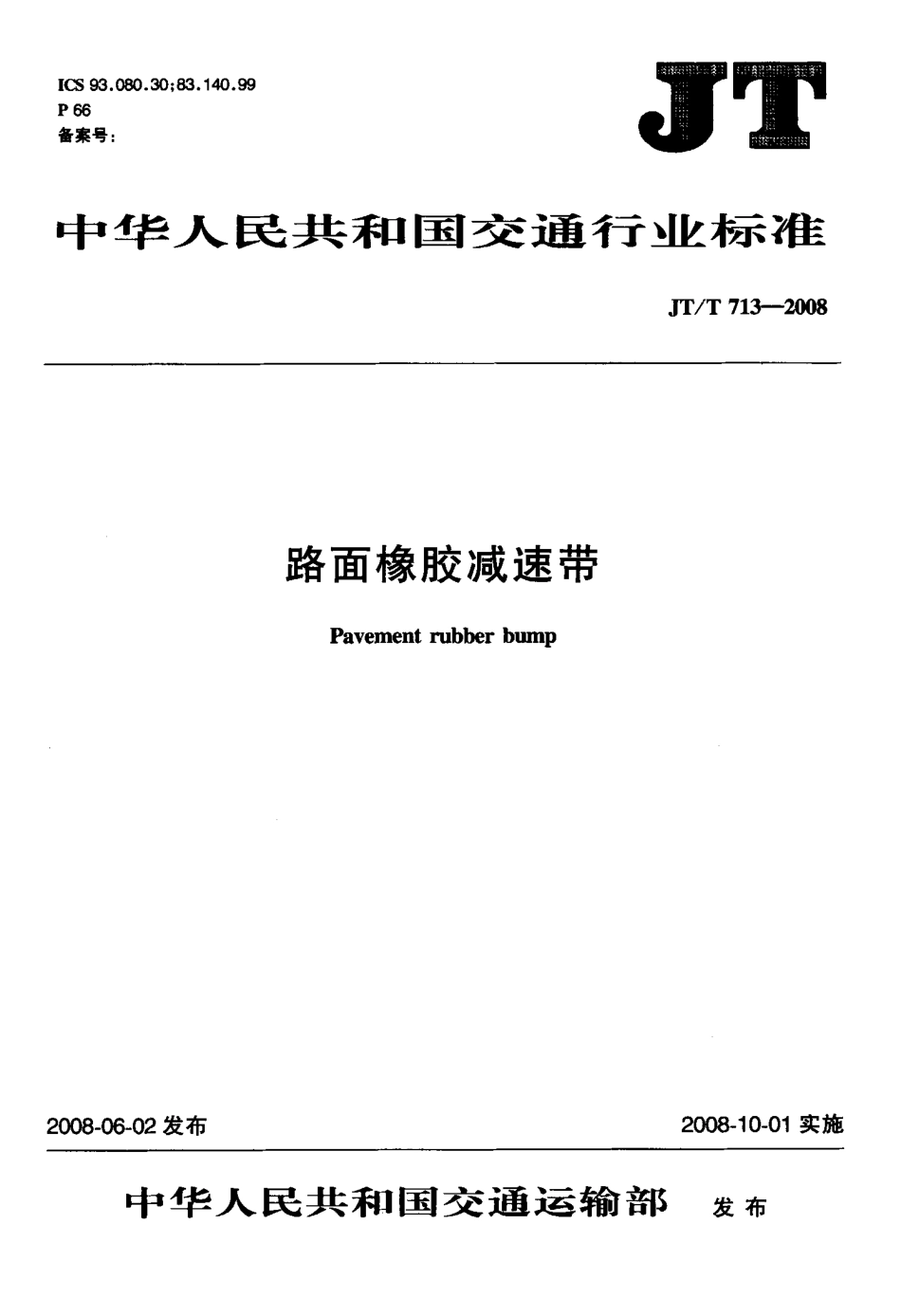

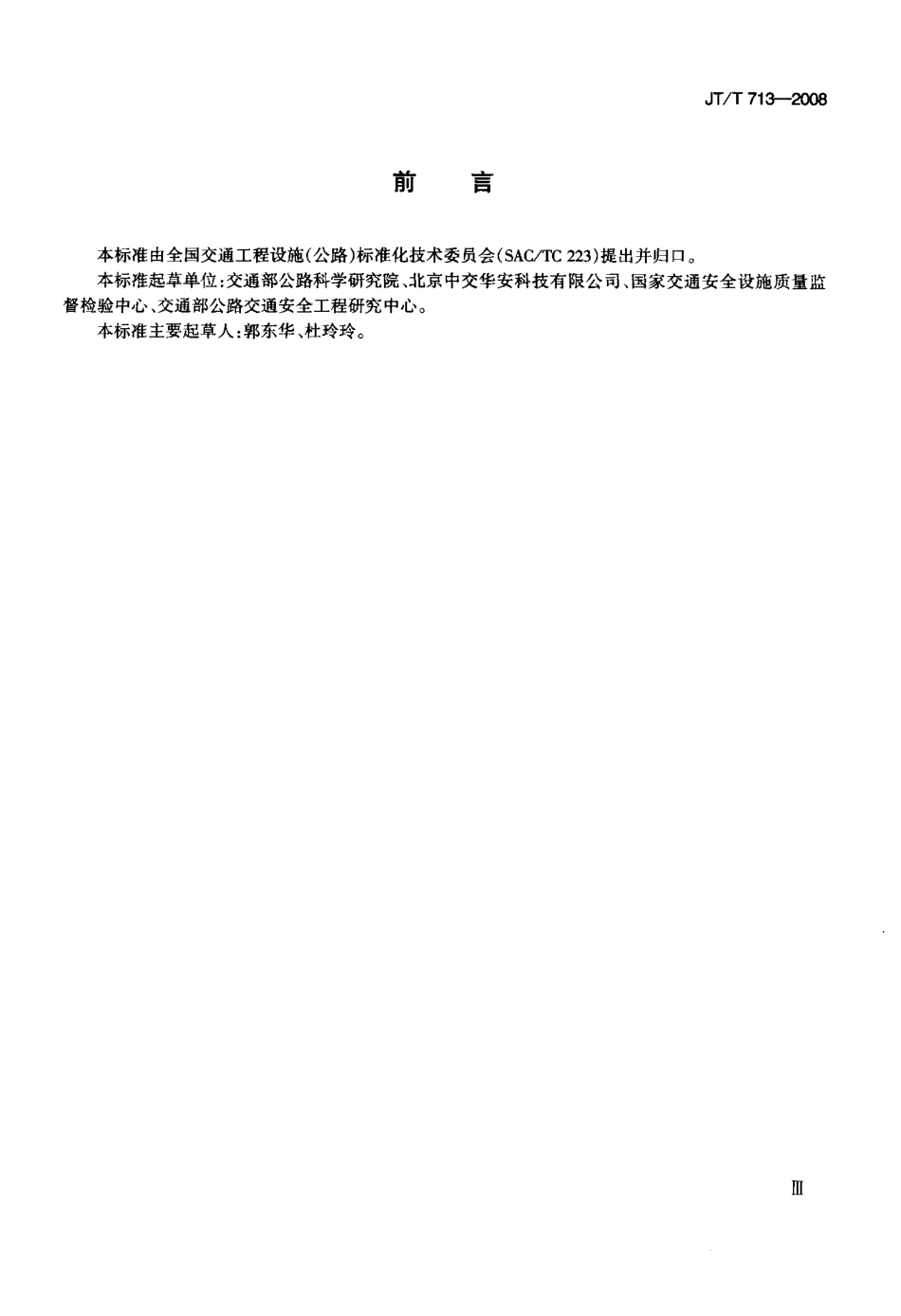

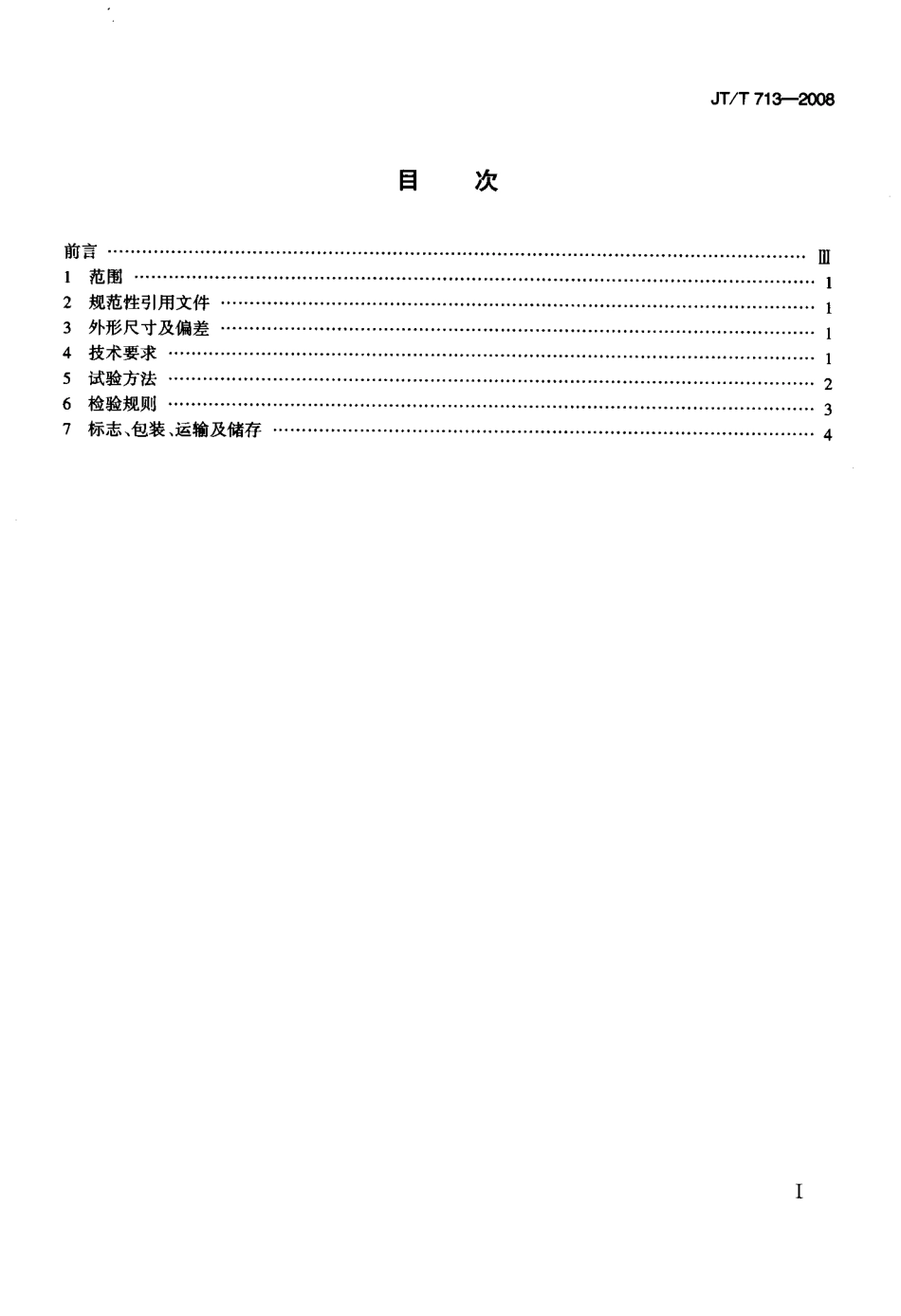

I啜93．080．30：83．140．99P∞备案号：J T中华人民共和国交通行业标准2008．06．02发布路面橡胶减速带20018．1 0．01实施中华人民共和国交通运输部发布前言⋯⋯⋯⋯⋯⋯⋯⋯· ．-1范围· · ⋯⋯⋯⋯⋯⋯- -2规范性引用文件⋯· · 一3外形尺寸及偏差⋯⋯·4技术要求⋯⋯⋯⋯⋯·5试验方法⋯⋯⋯⋯⋯·6检验规则⋯⋯⋯⋯⋯·7标志、包装、运输及储存目次IⅡll11234刖昌本标准由全国交通工程设施(公路)标准化技术委员会(sA∽℃223)提出并归口。本标准起草单位：交通部公路科学研究院、北京中交华安科技有限公司、国家交通安全设施质量监督检验中心、交通部公路交通安全工程研究中心。本标准主要起草人：郭东华、杜玲玲。Ⅲ路面橡胶减速带1范围本标准规定了路面橡胶减速带产品的结构尺寸及偏差、技术要求、试验方法、检验规则、标志、包装、运输及储存。本标准适用于公路上起减速作用的橡胶减速带装置。橡胶减速丘、减速垫以及其他场所使用的橡胶减速带可参照本标准执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注13期的引用文件，其最新版本适用于本标准。GB／T528硫化橡胶或热塑性橡胶拉伸应力应变性能测定GB／T531橡胶袖珍硬度计压入硬度试验方法GB／T1690硫化橡胶耐液体试验方法GB2893安全色GB／T2941橡胶物理试验方法试样制备和调节通用程序GB／T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB／T3979物体色的测量方法GB／T7762硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验．1T／T690逆反射体光度性能测试方法3外形尺寸及偏差3．1外形尺寸橡胶减速带截面形状应近似梯形，表面应带有增大抗滑力的凹凸结构。若使用螺栓与路面连接时，螺栓孔应为沉孔。减速带各单元之间应可以组装成整体。橡胶减速带底面宽度为300mm一400mm，高度为30mm～60mm。3．2偏差减速带单元尺寸偏差应符合下列规定：8)宽度允许偏差为其长度的±1．5％；b)高度允许偏差为±1．6mm。4技术要求4．1外观质量产品表面色泽均匀，无缺胶、气泡、飞边等明显缺陷。42理化性能橡胶减速带产品理化性能应符合表1的要求。4．3色度性能产品颜色为黑黄相间，色度性能应符合GB2893的要求，色品坐标和亮度因数见表2。表1橡胶减速带产品理化性能序号项目技术要求l拉伸强度(Yarn)≥9．502扯断伸长率(％)≥2503邵尔A型硬度≥654耐热空气老化(60"C×168h)允许试样颜色轻微变化，无其他破损现象。拉伸强度不小5耐水性能(标准室温x 7d)于8．5MPa，扯断伸长率不小于200％，硬度不超过85耐臭氧老化(20％伸长．加0c×96h)6一般条件：臭氧浓度50X 10“无龟裂苛刻条件a：臭氧浓度200×10“8适用于由于污染和其他环境条件造成大气臭氧浓度高的地区使用的橡胶减速带。表2黄色与黑色各角点色品坐标和亮度因数色品坐标颜色光源为标准照明体n65，观测条件为45／0亮度因数坐标l234X0 5190．468O4270．465黄≥0．45y0．4800．442O4830 534X0 3850．3000．2600．345黑40．03y0．3550．2700 3100 3954．4逆反射性能橡胶减速带产品正对行车方向应均匀布设逆反射材料，逆反射材料的级别可以分为I和II两级，逆反射特性不低于表3的要求。表3逆反射特性要求角度发光强度系数(med· Ix。)入射角岛白色黄色观测角(入射角口．=o。)I级1I级I级II级o。27880167600．2。±20。l l l3567200 33。±5。22020110l O5试验方法5 1试验环境条件除特殊规定外，试验环境条件如下：a)试验环境温度：23。C±2Y：；b)试验环境相对湿度：50％．4- 5％。5．2试样5．2．1取样5．2．1．1试样应根据相应方法的要求从制造减速带所用的相同批号的胶料并与生产减速带相同的条2件下模压的尺寸适宜的硫化橡胶上切取。5．2．1．2逆反射性能试验按逆反射材料的类型，准备三个反光元件。5．2．1．3耐热空气老化和耐水性能试验需再各准备黄黑各三块橡胶减速带产品作为试样o5．2．2试样调节除特殊规定外，试样应按GB／T2941的规定进行状态调节，调节时.
