在管线预埋这个环节里, 大家最容易踩的大坑, 其实并不是指那些弯曲的管道, 而是管口没有被严密封闭、距离墙体不足15毫米、以及在该设置接线盒的位置没有进行添加。一旦需要返工, 所花费的成本会比直接重新再做一遍还要昂贵。

暗配管路径怎么选

在暗配电线管的时候, 最好沿着最短的路径去走, 并且要让弯曲的次数尽可能地少, 因为每增加一个弯, 后面穿线的难度就会上升一个层级, 等到以后需要更换电线的时候, 基本上就必须把管子拆掉重新再做一遍了, 如果在图纸上看到弯曲的位置超过了两个地方, 那么就建议直接在中间加设一个接线盒。

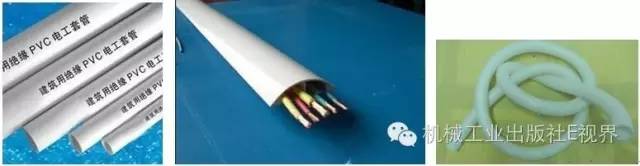

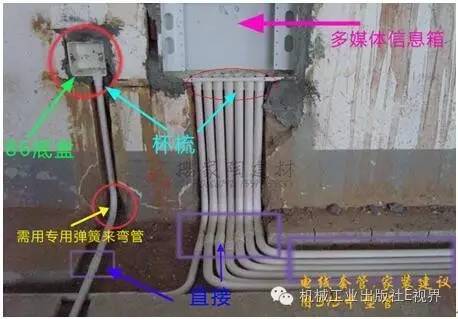

对于管径在32毫米以下的PVC管来说, 采用冷弯的方式进行加工是最为方便的。操作的时候需要先将一根专用的弯管弹簧插入到管子内部, 然后只要用手扳动一次就能够弯出所需要的角度。

将弯曲工作完成后, 再把内部的弹簧抽取出来就可以了全程都不需要借助加热的过程在工地上施工的人员一天内轻松拉出并处理几十根这样的管子。

弯曲半径的硬性数字

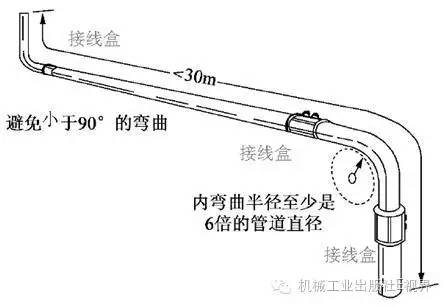

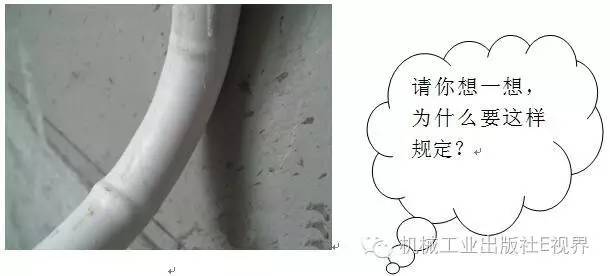

当两个接线盒之间仅存在一个弯曲部分时, 其弯曲的半径不得小于管外径的四倍, 假如该管的管外径测量数值为一百毫米二十毫米, 那么这个弯曲部分的半径至少需要达到八十毫米。

若是将该管道埋入到混凝土结构内部或者埋入地下环境之中, 此时对于弯曲半径的要求则变得更加严格, 它不能小于管外径的十倍, 之所以会这样制定标准, 主要原因在于混凝土在完成凝固过程后, 管道会被紧紧地锁定固定在一个位置, 若是在弯曲时的曲率过大即弯得太紧, 非常容易导致管道或周围材料出现开裂的现象。

FPG管不用加热, 直接冷弯, 管内插弹簧以防扁塌。KPC管用专用波纹套管旋接就可以。当PVC管走热弯的时候, 要把管口内倒角外倒角处理好。加热到145度左右再插接。立刻用湿布冷却定型。

多尘潮湿管口密封

在那些灰尘很多或者是比较潮湿的场地之中, 管子的端口以及每一个连接的部位都必须要做到密封的处理。对于PVC材质的管子, 在安装接头的时候需要涂抹专门的胶合剂, 然后把接口拧紧, 绝对不能留下任何缝隙。

如果让湿潮的气体钻了进去, 埋在外面的铜线在两三年之内就会因为氧化而变黑，一旦接通电流就会出现打火的现象, 并且会导致开关跳闸断电。

管线进入落地式柜箱的管口位置, 必须比柜台基础面高出五十毫米至八十毫米的一个范围, 并且这些管口的排列情况需要保持整齐的状态, 同时需要在管口部位增设橡胶密封圈作为防护措施。

当遇到装有淋浴喷头的卫生间时, 针对线缆导管的具体布设路线而言, 在其距离喷头水平为一米二以及垂直高度为两点二五米的这样一个特定区域范围内, 是绝对不可以进行走线的操作的。

接线盒该加在哪

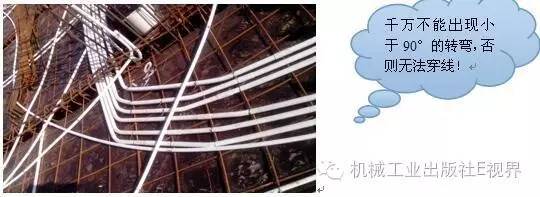

当管路里面碰到方向转角超过90度这种情况, 或者遇到管径粗细发生变化这种状况, 又或者两段管子之间距离太长中间没有开孔的时候, 在中间位置必须加上接线盒或者是拉线盒。选位置的时候一定要选择那些便于穿线并且方便进行维护的地方, 千万不要把东西藏在墙体深处那种地方。

施工的顺序大体是这么来的, 先是进行预制弯管的操作, 然后去测定那种盒箱位置在哪里, 接着固定盒箱, 再接着进行管路连接的活儿, 处理变形缝也是其中的一个步骤, 最后才来进行接地的工作。每个环节都需要拍照片存档, 等后期要拆墙检修的时候能做个对照, 这就省得摸黑猜管道是从哪儿走过去的了。

预埋管留头怎么封

在预埋管的留头部位, 一定要用木塞或者是塑料盖来进行封堵操作, 与此同时, 还需要加装一个简易的支架来将管子撑住, 如果不这样的话, 等到混凝土进行浇筑的时候, 管子有可能被压翻过来, 导致管口变成朝下的状态且灌满水泥浆, 这时候穿线的工作就会直接报废, 因此需要用铁丝把管子绑在钢筋上面, 捆绑的间距大约保持在三百毫米左右, 主要是为了防止管子发生移位。

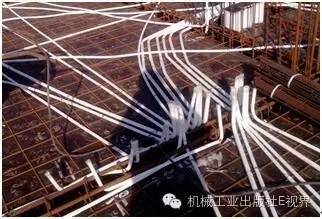

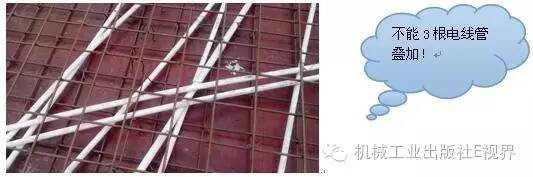

当电线管在楼板的钢筋内部进行走线时, 允许的交叉数量最多为两根, 如果三根管线叠在一起, 就会导致保护层的厚度不再符合要求。对于预留洞口与管子口交接的位置, 应当采用高标号的水泥砂浆将电气盒进行牢固的固定。

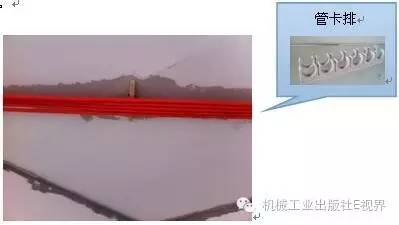

在明装管道安装完毕之后, 需要使用管卡对管道进行夹持和固定, 并且在管道的起始端、终端以及转角处, 都必须额外加装管卡以确保稳固。

与热水管交叉怎么办

电源导管和采暖热水管是在同一层进行敷设的, 在这种情况下, 电线管必须处于热水管的下方位置, 是不允许平行贴着走线的。在两管交叉的地方, 线缆导管上面是不可以留接头的, 这些接头只能被保留在直段上面。

对于那些配有洗浴设施的卫生间区域而言, 必须在局部实施等电位联结这一操作措施。针对热水管道与电线管道之间的布置问题, 需要确保二者之间的最小水平距离能够达到一百五十毫米这一标准数值或者是超过该数值的范围。

倘若两条管道出现了交叉的情形, 则必须在交叉点的位置加装具有隔热功能的套管。关于管卡固定方式下的直线段间距控制事宜, 应当遵循每隔三百毫米至五百毫米设置一个管卡的要求。特别是在遇到管道转角这样的特殊位置时, 需要对管卡的分布密度进行相应的加密处理。
