钢筋翻样计算太复杂？高效软件+手工技巧帮你避坑
翻样工作从读图开始
钢筋翻样是依据图纸以及相关变更来展开计算的, 要针对不同构件、不同部位、不同抗震等级以及不同混凝土强度等级予以详细核算, 此项工作与施工质量和进度直接相关联, 且必须于开工之前完成全部计算。
需要深入理解图纸与规范的翻样人员, 要明确梁柱钢筋彼此之间的穿锚避让关系, 以及钢筋间距、接头位置等关键参数。在钢筋密集的地方或者型钢相交的部位, 常常需要进行额外的放样, 以此来确定准确位置。
复杂部位要重点放样
当面对复杂构件之际, 现有的软件常常很难全然满足需求, 从事翻样工作的人员务必具备坚实的专业能力。重点部位的计算要进行反复核对, 以保证每个细节都契合设计要求。
当下还要思索降低损耗率这一事项, 此与施工效率以及成本控制直接密切关联。适度的翻样方案能够在确保质量的情形之下, 最大限度削减材料耗费。

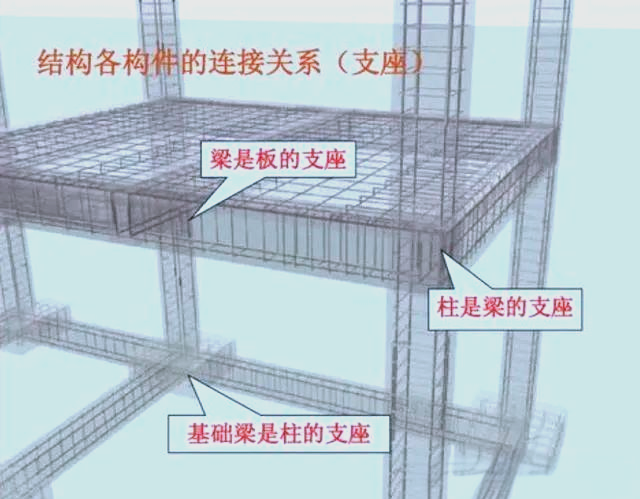

结构构件有支座关系
建筑结构里所含的各个构件相互持有明确的支座关系, 筏板身为基础朝着柱以及墙予以稳定支撑的延伸。框架梁还是次梁的支座一种, 让荷载依次向下进行传递。
于抗震设计里, 唯有柱、墙以及框架梁归属于抗震构件, 得要拥有充足的抗震能力去抵御地震作用, 别的构件像板、次梁等皆是依照非抗震构件来进行处理。
规范是翻样的依据
G101系列钢筋平法图集给出了钢筋布置以及施工的基本指南, 它是翻样工作的核心依据 , JGJ18规范详尽规定了钢筋焊接的质量要求还有检验方法。

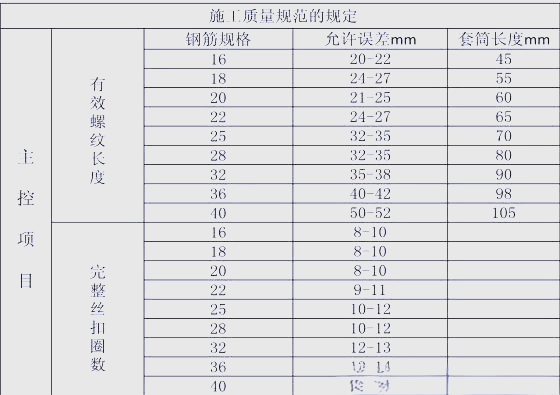

钢筋机械连接的技术要求以及操作流程是由JGJ107规范来指导的, GB50010混凝土结构设计规范同样也为设计与施工给出了全面标准。只有遵循这些规范, 施行者才能够保证到达施工质量要求该项工作的顺利达成。
加工流程要严格把控

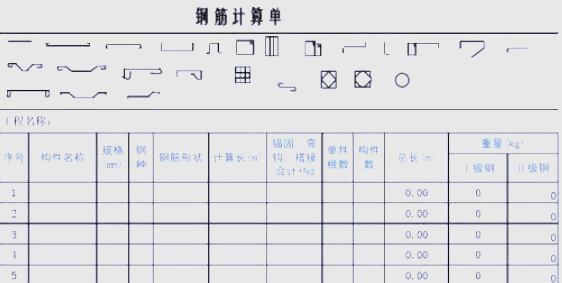

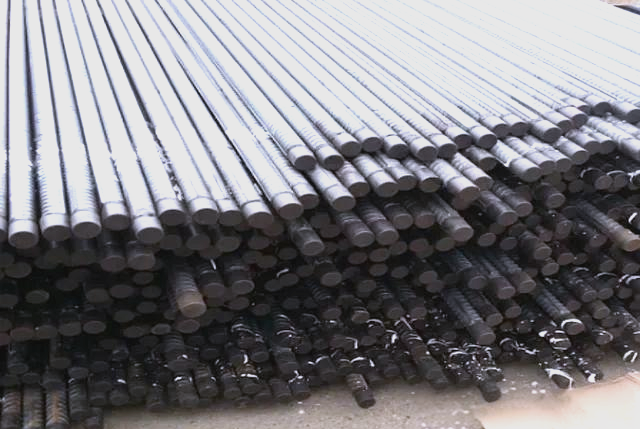

当接收到翻样配料表之后,加工团队须要对其加以仔细阅读, 并且充分理解其中的计算意图, 以此来保证长短料实施合理搭配。那些存在锈蚀情况或者受到污染的钢筋, 必须要先进行处理, 一直到合格之后, 才能够开展加工操作。
会对现场绑扎难度以及验收结果产生直接影响的弯曲成型质量, 在批量生产之前, 必须通过比对样品的方式来确保尺寸是统一的。要挂牌标识并且分类堆放加工完成的半成品, 以此方便在现场取用。
弯钩要求要记清楚
光圆钢筋弯弧时, 内直径的要求是, 其大小不应小于钢筋直径那么多的2.5倍, 335MPa等级以及400MPa等级的带肋钢筋, 弯弧时内直径这一数目, 不应小于如钢筋同样数量标准的4倍直径, 500MPa等级的钢筋, 当直径小于28mm这种情况下, 弯弧直径这一数值, 不应小于6倍那么多。
应达到135度弯钩角度的抗震构件箍筋, 其平直段长度至少为10倍箍筋直径 , 普通结构构件的弯钩角度不应少于90度, 且其平直段长度至少是5倍箍筋直径。
针对实际工作当中, 有没有遭遇到那种, 钢筋翻样计算极为复杂的构件, 大家? 欢迎于评论区, 把你们自己的经验分享出来！
