建筑行业里，管线综合属于一项关键技术咧，它会协调多个专业的管道进行布局，以此来避免施工期间出现碰撞问题，这直接对施工作业的效率以及质量产生影响。这项工作乍一看显得很专业，然而它的原则以及要点实际上是有章可循的，把其掌握得很好的话就能避免大量的返工情况以及浪费现象。

管线布置的基本原则

需合理安排避让顺序，这是管线布置的核心所在。一般而言，那些附件数量较多、维修频率较高的管线往往需要更为宽敞的空间 ，所以附件较少的管线应当主动进行避让 ，并且要保证维修空间不小于500毫米。对于电气线路而言 ，要格外留意安全问题 ，需避开热水管以及蒸汽管 ，同时也不能布置在水管的正下方 ，以此来防止受潮或者高温引发危险。

进行管线上下位置安排之时要依据相关情况来做决定，于管道重叠数量不多的区域当中，像车库这种地方，水管以及电缆桥架适宜布置在上层，而风管放置在下层，然而在走道这类狭窄空间里，管道出现大面积重叠的状况，顺序应该是从顶至底，首先是不存在风口的风管，紧接着是存在风口的风管，随后是电缆桥架，水管放置在最底层，这样的顺序能够对空间进行有效利用。

与结构配合的关键要点

当管线穿过建筑结构之际，务必要谨慎从事。于结构后浇板区域预留孔洞，通常而言，无需在图纸之上另行特别注明。然而，针对人防区的顶板预留孔洞，不管其尺寸大小怎样，均必须经由结构专业予以确认，并且要明确地进行标注。当管道穿过梁的时候，所开孔洞的尺寸存在着严格的限制，其高度不能够超过梁高的三分之一，而且不能够超过250毫米。

于墙体之上预留孔洞之际，其位置应当尽可能处于墙之中心，需避开墙的端部或者拐角之处，以此避免碰到结构暗柱。倘若现场施工之时发觉洞口与暗柱产生冲突，那么必须即刻通知结构工程师予以处理。连梁之上开洞的情况下，尺寸的限制更为宽松，同样是不可以超过梁高的三分之一，然而最大尺寸能够放宽至800毫米。

管道间的间距与位置关系

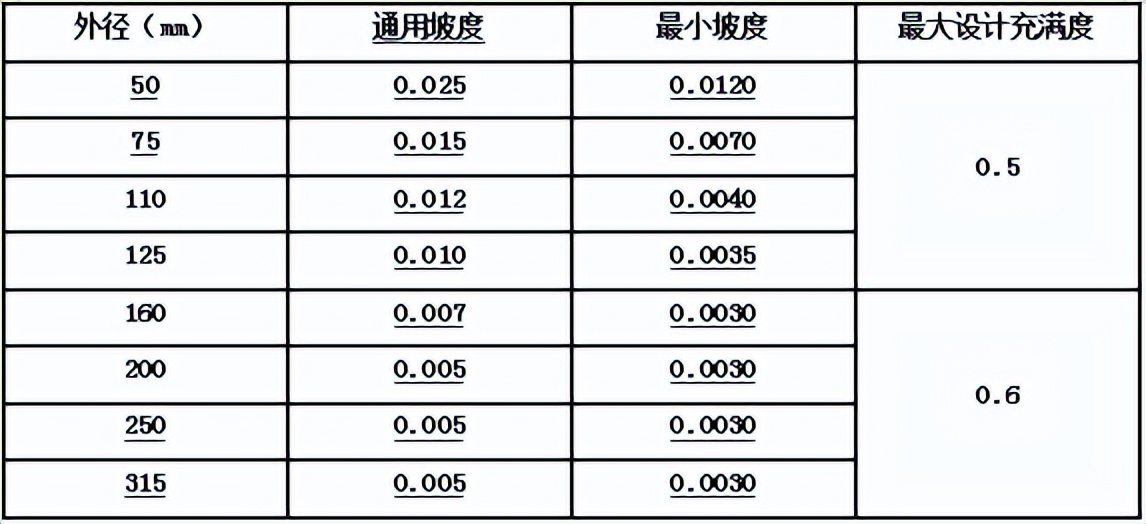

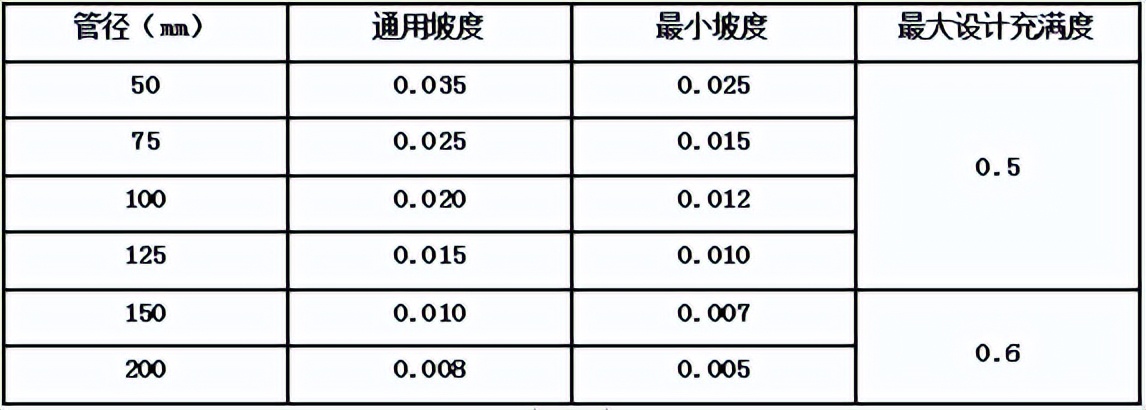

有明确的最小值要求存在于不同管道间的距离之中，保温管道一般被布置于不保温管道的上方位置，小口径管路能够支撑或者吊挂在大口径管路上，对于具备坡度的排水管而言，原则是绝对不可以向上翻，除非设计了提升泵这一情况，当给水管与排水管处于平行状态时，净距应当大于0.2米，并且给水管适宜铺设在排水管的上方。

若给水管一定得在排水管的下方，那就必须要加装套管，套管的长度不得小于排水管管径的三倍，喷淋管的外壁到吊顶的净空起码需要100毫米，重力排水管线像污水管，是具备优先权的，其他的管线都应该主动进行避让，电缆桥架与水管的上下关系同样是需要留意的，桥架最好是在水管的上方或者保持足够的水平距离。

空调与通风管线的特殊要求

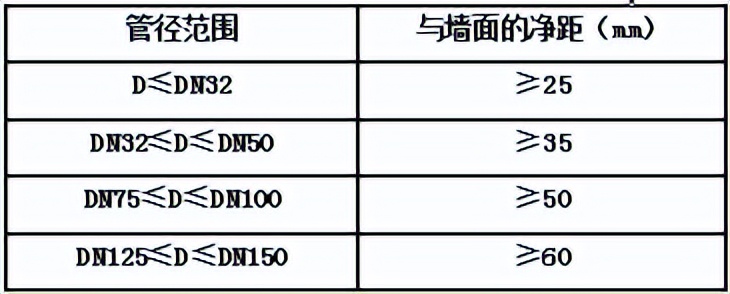

对于空调专业的管线而言，坡度以及保温是需要特别予以关注的要点。像冷凝水管这类无压管，其排水坡度是必须要确保的，并且要竭尽全力减少与其他管道相互交叉的情况，从而达到控制整体安装高度的目的。对于所有管道来说，其最突出的部位距离墙壁或者柱子，至少应当维持100毫米的净距。在管廊空间较为紧张的情形下，可以与设计方进行沟通，通过缩小管道截面的方式来提升安装标高。

处在关键位置的是冷凝水管的坡度，从风机盘管朝着水平干管去看，其坡度不可小于百分之一，而干管的坡度也不能小于千分之八，这可是直接决定吊顶最低点的关键所在。并且，空调冷冻水管、风管以及排烟风管都需要保温处理呢风管法兰宽度一般依据35毫米来考虑，这些细节通通给管线综合的最终效果带来影响。

电气桥架的安装规范

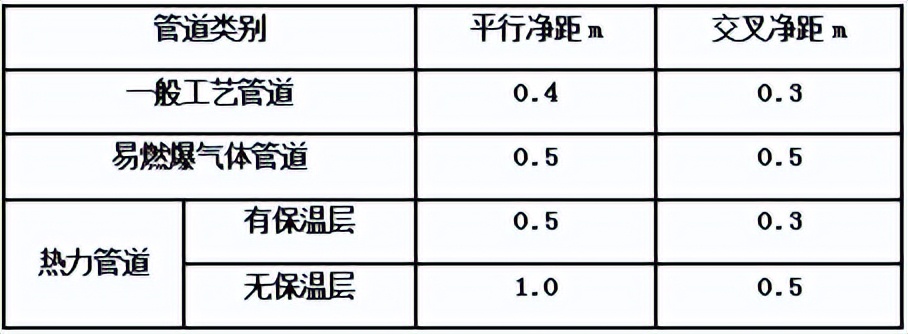

电缆桥架安装高度有具体规定，其宜高出地面2.2米之上，顶部与吊顶或其他障碍物距离不宜小于0.3米。在位置安排方面，桥架应敷设在易燃易爆气体管道下方，且要敷设在热力管道下方。吊顶内进行安装时，槽盖开启面需保持垂直净空80毫米 ，与其他专业管线距离最好大于100毫米。

桥架跟用电设备交叉之际，净距不得小于0.5米。多组桥架平行进行敷设期间，间距不得小于0.6米，要是距墙等物体侧边的净距充足，平行间距能够减小至0.2米。多层开展安装时，控制电缆的间距不得小于0.15米，电力电缆不得小于0.25米线间距均布且不小于0.5米，有了屏蔽措施可减至0. 3米。

深化设计与施工协调

管线综合最终所取得的成效，是依靠于那种极为细致的深化设计才行。针对于管廊之内梁底的标高，是需要严格按照设计的要求去执行的，而管线穿过梁的时候，必须要由设计的一方来提供配筋的详细图纸，并且还要借助BIM技术去建立管线穿梁节点的模型。所有像风机盘管以及风口这种末端的设备，都应该依据图纸给出的要求来建模，以此来保证整体能够达到协调的状态。

各专业管线的标高基准需统一，一般情况下，风管是以管底标高作为标准的，而水管是以管中心标高作为标准的。基于此，划分各自于吊顶空间内的区域。当暖通专业碰到空间极为紧凑且还要确保吊顶高度时，要与设计师进行协调，思索改变风管截面尺寸来处理问题。所有的这些工作，目标皆是在施工前尽可能全面地发现并解决图纸问题。
